Rapport d'enquête aéronautique A10Q0218

L'hélicoptère Bell 206B (immatriculation C-GIFV, numéro de série 2004) équipé d'un train d'atterrissage à patins élevés et exploité par Essor-Hélicoptères inc. décolle de Matane (Québec) avec le pilote et 4 passagers à son bord pour effectuer un vol conformément aux règles de vol à vue. L'aéronef survole la rive sud du fleuve Saint-Laurent à basse altitude en direction nord-est en vue de permettre aux passagers d'évaluer et de documenter les dommages causés par de fortes marées. Environ 27 minutes après le décollage, à 1131 heure normale de l'Est, l'hélicoptère subit une panne moteur (Rolls-Royce 250-C20B). Le pilote effectue une autorotation avec un virage à droite de plus de 180°. L'aéronef atterrit brutalement sur la plage. Le train d'atterrissage cède et l'hélicoptère s'immobilise sur le ventre. Un occupant subit des blessures graves, 2 occupants subissent des blessures légères et les 2 autres occupants sortent indemnes de l'accident.

Déroulement du vol

La veille de l'accident, le pilote effectue la visite extérieure de l'hélicoptère. Il vérifie tous les systèmes décrits dans le Rotorcraft Flight Manual (manuel de vol du giravion, RFM) et ne décèle aucune anomalie. . Le lendemain à 6 h 38^{Footnote 1}, l'hélicoptère décolle de l'aéroport de Québec/Jean Lesage Internationale à destination de Rimouski où il atterrit à 8 h 20. Après l'ajout de 170 litres de carburant à l'aéronef, 4 passagers embarquent à bord. À 9 h 40, l'aéronef décolle en vue d'effectuer un vol de reconnaissance à basse altitude^{Footnote 2} au dessus de la rive sud du fleuve Saint-Laurent en direction nord-est. Le vol a pour objet de documenter les dommages causés à l'environnement et aux propriétés par de très fortes marées survenues peu de temps auparavant.


À 10 h 42, le C-GIFV atterrit sur la rive du fleuve Saint-Laurent à 1 mille marin (nm) au nord de l'aéroport de Matane et le pilote ferme le moteur. À 11 h 04, l'hélicoptère reprend son vol de reconnaissance vers le nord-est. Environ 27 minutes plus tard, au moment où l'hélicoptère se trouve à quelque 120 pieds au-dessus du fleuve et 75 pieds de la rive à une vitesse de 70 nœuds, il y a une détonation suivie d'un lacet momentané vers la droite. Dans les instants suivants, une deuxième détonation se produit. Le pilote abaisse aussitôt le pas collectif et vire à droite pour effectuer un atterrissage sur la plage face au vent. Le klaxon bas régime rotor retentit lors de la descente. L'aéronef atterrit brutalement sur le sable et le train d'atterrissage se rompt (photo 1).

L'hélicoptère s'immobilise sur le ventre et le pilote ferme le moteur. Les passagers évacuent la cabine après l'arrêt des pales.

Conditions météorologiques

Les conditions météorologiques étaient propices au vol à vue. Selon les bulletins diffusés par le système automatisé d'observations météorologiques de Cap-Chat de 11 h et 12 h, le vent soufflait de l'ouest à 14 nœuds avec des rafales à 19 nœuds.

L'équipage de conduite

Le pilote totalisait environ 18 000 heures de vol sur hélicoptère, dont plus de 10 000 sur Bell 206. Il possédait les licences et les qualifications nécessaires, conformément à la réglementation en vigueur.

L'hélicoptère

Le Bell 206B avait été construit en 1976. Il totalisait environ 14 667 heures de vol. Les dossiers d'entretien de l'hélicoptère indiquent qu'il a été exploité et entretenu par la compagnie conformément aux règlements en vigueur et aux procédures de l'organisme de maintenance approuvé.

Toutes les consignes de navigabilité obligatoires et tout l'entretien nécessaire avaient été effectués. Aucune anomalie n'était inscrite dans le carnet de bord de l'aéronef. L'aéronef était équipé d'un tube de trop-plein qui permettait l'emport de 657,6 livres de carburant Jet A.

L'aéronef est muni d'un système d'alarme bas régime rotor qui est composé d'un klaxon d'avertissement et d'un voyant avertisseur LOW RPM. Le système se met en marche lorsque le régime du rotor est sous la limite de sécurité fixée à 90 % et le levier de pas collectif n'est pas complètement abaissé.

Le RFM de l'hélicoptère présente à la section 3 un diagramme hauteur/vitesse qui indique à l'aide d'un graphique les combinaisons de vitesse et de hauteur au-dessus du sol auxquelles les appareils peuvent se mettre en autorotation ou effectuer un atterrissage en toute sécurité après une perte de puissance moteur. Le diagramme est fondé sur l'hypothèse que le pilote est en mesure de mener à bien un atterrissage sans moteur en toute sécurité. Selon ce diagramme, à 120 pieds^{Footnote 3} au-dessus du sol, la vitesse minimale recommandée pour effectuer avec succès une autorotation est environ 45 mi/h. Comme tel, le diagramme hauteur/vitesse est élaboré en fonction d'essais progressifs menés par les pilotes d'essai du constructeur, au cours des essais en vol qui ont servi à la certification initiale.

Masse et centrage

La masse maximale autorisée était de 3200 livres. L'aéronef a décollé de l'aéroport de Rimouski avec le plein complet et 5 occupants à son bord. Selon l'évaluation du BST^{Footnote 4}, la masse réelle de l'aéronef était d'environ 3500 livres au moment du décollage de Rimouski et un peu moins de 3300 livres au moment du décollage de Matane. On estime la masse de l'aéronef à environ 3200 livres au moment de la panne moteur.

Examen de l'épave

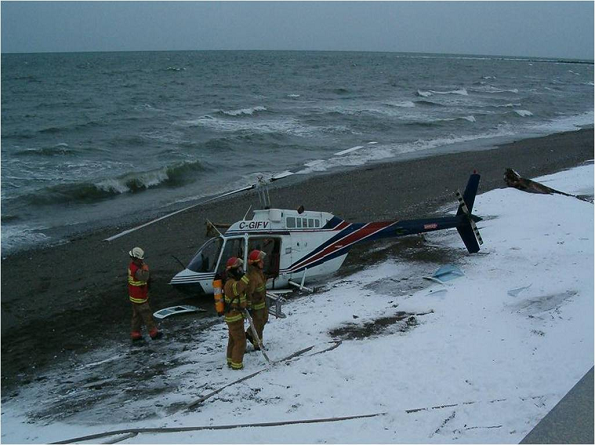

L'aéronef avait une vitesse vers l'avant lorsqu'il a touché la plage. L'enfoncement des patins dans le sable a provoqué une décélération rapide suivie du basculement vers l'avant du mât rotor et de la transmission. Le déplacement de la transmission a causé la rupture du joint avant de l'arbre de transmission reliant le moteur à la transmission principale. Son déplacement a également causé le bris du boîtier et de l'arbre de la pompe hydraulique. L'examen de l'aéronef a révélé que tous les dommages observés sur le fuselage, sur l'ensemble rotor, sur les commandes de vol et sur la chaîne dynamique ont découlé de l'impact avec le sol.

Le moteur

Le moteur de modèle Rolls-Royce 250-C20B, numéro de série CAE-823531, installé sur l'hélicoptère accidenté avait été fabriqué par Detroit Diesel Allison, une division de General Motors Corporation. La société Rolls-Royce est actuellement titulaire du certificat de type délivré par la Federal Aviation Administration (FAA) pour ce modèle de moteur.

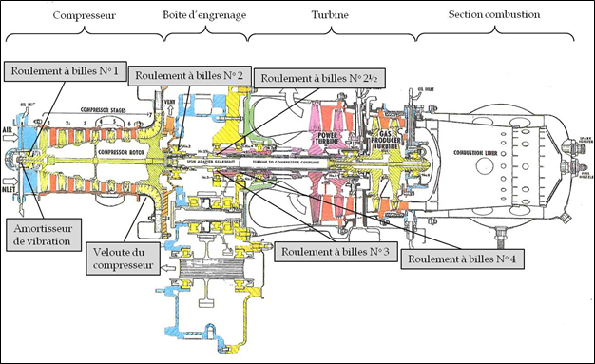

Le moteur, un turbomoteur de conception modulaire, comprend un compresseur, une boîte d'engrenage, une section turbine et une chambre à combustion (figure 1). Il a une puissance nominale sur l'arbre de 420 SHP (shaft horsepower).


Le moteur est équipé de 2 détecteurs magnétiques de limailles. Le pilote n'a pas remarqué si le voyant avertisseur ENG CHIP^{Footnote 5} s'est illuminé pendant le vol. L'examen de l'aéronef a révélé que les détecteurs magnétiques de limailles étaient contaminés. La condition de l'aéronef après l'événement permettait l'utilisation de la batterie et un essai du système a démontré que chacun des 2 détecteurs déclenchait l'illumination de l'ENG CHIP.

Le livret moteur indique que le turbomoteur a été enlevé 3 fois de l'aéronef lors des 35 heures de vol précédant l'accident :

• Le 10 septembre 2010, le turbomoteur a été déposé après que l'on ait constaté le bris d'un des 5 goujons retenant le compresseur à la boîte d'engrenage. La boîte d'engrenage a été acheminée chez Essential Turbines inc.^{Footnote 6} (ETI) pour le remplacement du goujon. Le turbomoteur a été réinstallé sur l'aéronef avec une boîte d'engrenage de location.
• Le 30 septembre 2010, 30,8 heures de vol avant l'accident, le turbomoteur a été acheminé chez Essential Turbine inc. suite à la découverte d'une fissure dans la veloute (scroll) du compresseur et une fuite du régulateur N2. Après avoir effectué les travaux requis et réinstallé la boîte d'engrenage d'origine, ETI a effectué la vérification sur banc d'essai du turbomoteur et aucune vibration anormale ou autre anomalie n'a été décelée.
• Le 7 décembre 2010, 27,6 heures de vol avant l'accident, le voyant avertisseur ENG CHIP s'est illuminé au retour d'un vol vers sa base. L'examen des détecteurs magnétiques de limailles a révélé la présence de poussière métallique qu'on a conservée. Le filtre à huile était propre. Bien que le turbomoteur soit sous garantie par ETI, Essor-Hélicoptères inc. a décidé de le démonter pour l'examiner^{Footnote 7}. Au cours du démontage de la boîte d'engrenage, on a découvert une particule métallique près du roulement à billes n^o 2½ (numéro de pièce 23034787-G et numéro série TA30511510). Après avoir consulté ETI, Essor-Hélicopères a remonté le turbomoteur selon le manuel d'entretien du manufacturier. L'hélicoptère a effectué un point fixe au sol de 30 minutes puis un court vol. Aucune anomalie n'ayant été observée, l'aéronef a été remis en service.
• La panne de moteur est survenue 3,2 heures de vol après le départ de Québec.

Démontage et examen du moteur

Le moteur a été retiré de l'hélicoptère accidenté puis démonté dans l'atelier du Laboratoire du BST à Ottawa. L'examen du moteur a donné lieu entre autres aux constatations suivantes :

• le moteur était lubrifié
• 3 des 12 doigts de l'amortisseur de vibrations ^{Footnote 8} situé à l'avant du compresseur dans le corps de palier du roulement à billes n^o 1 étaient fracturés par fatigue^{Footnote 9}. L'analyse métallurgique suggère que les doigts s'étaient fracturés indépendamment les uns des autres avant l'accident. Le dernier examen de l'amortisseur a été fait en 2009 lors du démontage du compresseur et il avait accumulé 329,5 heures depuis sa remise en service.
• Les dommages observés sur le roulement à billes n^o 2 sont typiques d'un désiquilibre thermique suite la défaillance de la cage de roulement par rupture par fatique;
• Le tube de distribution d'huile (oil delivery tube assembly), numéro de pièce P/N 6851505-R, servant à lubrifier le roulement à billes n^o 2 fonctionnait normalement au moment des essais;
• L'examen de la particule métallique découverte le 7 décembre près du roulement à billes n^o 2½ a révélé qu'elle ne provenait pas du moteur et était d'origine inconnue;
• La particule métallique découverte près du roulement à billes n^o 2½­ était trop large pour pénétrer ce dernier. En conséquence, la particule métallique n'a pas causé la rupture du roulement à billes n^o 2;
• De l'écaillage de surface a été noté sur les billes des roulements n^o 3 et n^o 4. L'écaillage sur le n^o 3 était au stade microscopique alors que de larges éclats étaient visibles sur le n^o 4. L'écaillage avait été lissé ce qui indique que la détérioration était présente avant la panne moteur;
• Le résultat de l'examen de la poussière métallique prélevée sur les détecteurs magnétiques le 7 décembre 2010 démontre que leur composition métallique est similaire à celle des roulements à billes n^o 2, n^o 3 et n^o 4.

Les modules, compresseur et turbine sont montés de part et d'autre de la boîte d'engrenage. Le démantèlement de ces modules permet d'entrevoir les roulements à billes n^o 2 et n^o 4; toutefois, leur emplacement et leur bague de rétention entravent la détection d'anomalies des billes pouvant être précurseures d'une défaillance prochaine.

Renseignement sur la révision du moteur

L'amortisseur de vibrations et les roulements à billes du turbomoteur sont entretenus selon une vérification de l'état^{Footnote 10}. Le roulement à billes n^o 2 totalisait 2244,4 heures et 3233 cycles ^{Footnote 11} depuis sa mise en service le 13 novembre 2006. Normalement, on estime la durée en service de roulement à billes de 5000 et 10 000 heures. Le roulement à billes n^o 2 situé dans le diffuseur arrière du compresseur est utilisé comme roulement de butée (thrust bearing); il reprend la charge axiale propulsive générée par les roues à aubes du compresseur. De ce fait, le roulement à billes n^o 2 reprend la charge la plus élevée de tous les roulements à billes du turbomoteur.

À l'examen des doigts de l'amortisseur de vibrations, des marques de frottement ont été notées sur les doigts et la rondelle cuvette dans laquelle il est monté. La spécification du métal qui peut se détacher des doigts ou de la rondelle cuvette est différente de celle du métal des roulements.

L'enquête a donné lieu aux rapports de laboratoire suivants :

• LP002/2011 – GPS & SkyMode Analysis (Examen du GPS et du SkyMode)
• LP003/2011 – Power Train Examination & Analysis (Examen et analyse du groupe motopropulseur)
• LP006/2011 – Metallurgical Examination of Bearings (Examen métallurgique des roulements à billes)

On peut obtenir ces rapports en s'adressant au Bureau de la sécurité des transports du Canada.

Le roulement à billes n^o 2 du turbomoteur s'est désagrégé à la suite de la rupture par fatigue de sa cage de roulement. Étant donné qu'il est utilisé comme roulement de butée, son éclatement a entraîné le déplacement du compresseur vers l'avant. En conséquence, la roue à aubes a contacté le diffuseur. Le frottement qui s'en est suivi a provoqué une décélération importante et une perte de puissance. De plus, le mouvement propulsif du compresseur a occasionné son décrochage qui s'est manifesté par des détonations^{Footnote 12}.

Le bris d'un goujon de la boîte d'engrenage, la fissure de la veloute du compresseur et la rupture par fatigue de 3 doigts de l'amortisseur de vibration peuvent laisser penser que ces dommages ont été causés par une vibration anormale du moteur. Or, à la suite de la réparation du goujon et de la veloute, la vérification du turbomoteur sur banc d'essai n'a révélé aucune anomalie ou vibration hors limite. D'une part, ces résultats suggèrent qu'il est peu probable qu'une vibration moteur soit à l'origine de ces anomalies. D'autre part, on peut conclure que l'amortisseur de vibrations n'était pas fracturé au moment de la vérification sur banc d'essai. En conséquence, les ruptures successives des doigts de l'amortisseur de vibrations se sont produites pendant les 30 dernières heures de vol.

Puisque 3 de ses doigts s'étaient brisés moins de 30 heures de vol avant l'accident, l'efficacité de l'amortisseur de vibrations était amoindrie. Toutefois, on ne peut pas conclure hors de tout doute que le bris de l'amortisseur de vibration a causé la rupture du roulement à billes n^o 2. Cela dit, on ne peut exclure que la défaillance partielle d'une pièce qui a pour objet d'amortir les vibrations du moteur ait pu modifier la charge vibratoire du compresseur et provoquer ainsi l'augmentation de la charge du roulement à billes n^o 2 et la rupture par fatigue de sa cage de roulement.

Bien que, moins de 35 heures de vol avant l'accident, la boîte d'engrenages du turbomoteur ait été démontée 3 fois, aucune anomalie n'a été constatée. L'examen des roulements à billes et de l'amortisseur de vibration n'a pas été fait puisque les démontages n'avaient pas pour objet de vérifier leur état. Par conséquent, il est possible que le turbomoteur ait été remonté alors que l'état de ces composants exigeait leur remplacement.

Bien que le turbomoteur de l'hélicoptère était équipé d'un système de détection de particules métalliques en état de fonctionner, le pilote n'a pas remarqué l'illumination du voyant avant la perte de puissance alors que d'importantes quantités de limaille étaient générées par le glissement des billes du roulement n^o 2. Pourtant, 3,2 heures de vol avant l'accident, les détecteurs magnétiques de limailles ont capté de la poussière métallique provenant en moins grandes quantités des roulements à billes du moteur qui commençaient à se dégrader. En conséquence, il est possible que le voyant avertisseur ENG CHIP se soit illuminé sans que le pilote ne s'en rende compte.

Selon le diagramme hauteur/vitesse, la perte de puissance est survenue dans une plage d'utilisation permettant de réussir un atterrissage d'urgence sécuritaire. Au moment de la panne, 3 conditions d'utilisation représentaient un défi plus important qu'à la normale pour le pilote. Compte tenu de la hauteur de l'appareil, le pilote disposait de peu de temps pour abaisser le collectif, effectuer un virage de 180° afin de se placer face au vent et amortir la chute avant d'atterrir sur un terrain en pente. La panne a entraîné une baisse rapide du régime rotor à un point tel que le klaxon bas régime rotor a retenti lors de la descente. On peut déduire que le collectif n'était pas en butée basse et que le régime rotor a passé sous 90%.

Faits établis quant aux causes et aux facteurs contributifs

1. Le roulement à billes n^o 2 du turbomoteur s'est désagrégé à la suite de la rupture par fatigue de sa cage de roulement. Par conséquent, l'éclatement du roulement à billes n^o 2 a provoqué la perte de puissance du turbomoteur.
2. La panne a entraîné une baisse rapide du régime rotor à un point tel que le klaxon bas régime rotor a retenti lors de la descente. Lorsque la panne moteur est survenue, le pilote n'avait pas assez d'altitude et vitesse pour effectuer un virage de 180° et amortir la chute avant d'atterrir sur un terrain en pente au vent. Par conséquent, l'atterrissage a été brutal.

Faits établis quant aux risques

1. Bien que l'aéronef était exploité hors des zones comportant des risques élevés « à éviter » figurant sur le diagramme hauteur/vitesse, l'autorotation s'est soldée par un atterrissage brutal. En raison de facteurs d'exploitation autres que la vitesse et la hauteur, l'exploitation de l'hélicoptère à basse altitude mettait à risque un atterrissage sécuritaire en cas d'une panne moteur.
2. L'utilisation d'un aéronef à l'extérieur des limites de masse et centrage indiquées par le constructeur peut réduire les performances d'un hélicoptère et créer une situation de surpuissance entraînant des dommages importants au moteur, à la cellule et à la chaîne dynamique.
3. Un aéronef peut répondre aux performances du diagramme hauteur/vitesse lorsqu'il est chargé à sa masse limite. En conséquence, l'exploitation d'un aéronef en surcharge met à risque la réussite d'une autorotation effectuée à la suite d'une panne moteur.

Autre fait établi

1. La dégradation des roulements à billes et de l'amortisseur de vibration n'a pas été constatée pendant l'examen de la boîte d'engrenage, puisque les 3 démontages du turbomoteur effectués dans les 31 heures de vol avant l'accident ne les exposaient pas et n'avaient pas pour objet de vérifier leurs états.

Le présent rapport met un terme à l'enquête du Bureau de la sécurité des transports du Canada (BST) sur cet événement. Le Bureau a autorisé la publication du rapport le 30 mai 2012. Il est paru officiellement le 4 juillet 2012.

1. Although the aircraft was operated outside of the high-risk “to avoid” zone on the height/speed chart, the autorotation resulted in a hard landing. Because of operating factors other than speed and height, the operation of the helicopter at low altitude posed a risk to safe landing in the event of an engine failure.
2. Operating an aircraft outside of the weight and balance limits set by the manufacturer can reduce aircraft performance and cause a power surge, in turn causing major damage to the engine, airframe and power train.
3. The aircraft can attain the performance figures in the height/speed chart when it is loaded with its limit weight. Operating the aircraft at a higher weight compromises the success of an autorotation following an engine failure.

1. The wear on the ball bearings and the vibration damper was not observed when the gearbox was examined, because the 3 engine teardowns performed within the 31 flight hours before the accident did not expose them and were not intended to verify their condition.

This report concludes the Transportation Safety Board's investigation into this occurrence. Consequently, the Board authorized the release of this report on 30 May 2012. It was officially released on 04 July 2012.
