Rapport d’enquête sur la sécurité du transport ferroviaire R20V0185

Résumé

Le 14 septembre 2020, vers 4 h 33, heure avancée du Pacifique, le train de marchandises J60352-12 de la Compagnie des chemins de fer nationaux du Canada circulait vers l’ouest à une vitesse d’environ 50 mi/h sur la subdivision de Yale, lorsque 61 wagons chargés de potasse ont déraillé au point milliaire 44,4 et se sont empilés entre le point milliaire 46,9 et le point milliaire 47,7 près de Floods (Colombie-Britannique). Cinquante-huit des wagons ayant déraillé ont subi une brèche, ce qui a entraîné le déversement d’environ 6 000 000 kg de produit. De petits incendies le long de l’emprise ferroviaire là où le train circulait ont été rapidement éteints. Aucune marchandise dangereuse n’était en cause. L’incident n’a fait aucun blessé.

1.0 Renseignements de base

1.1 L’événement

Le 14 septembre 2020, une équipe de train de la Compagnie des chemins de fer nationaux du Canada (CN) a été appelée pour 1 h^{Note de bas de page 1} à la gare de triage Boston Bar, à Boston Bar^{Note de bas de page 2}. L’équipe devait conduire le train de marchandises J60352-12 vers l’ouest sur la subdivision de Yale, à partir de Boston Bar (point milliaire 0,0) jusqu’à l’île Douglas (point milliaire 112,8), près de Vancouver. Les 2 membres de l’équipe – un mécanicien de locomotive et un chef de train – étaient qualifiés pour leur poste respectif, satisfaisaient aux exigences en matière de repos et de condition physique et connaissaient bien la subdivision de Yale.

La veille, vers 20 h 53, une équipe de la Compagnie de chemin de fer Canadien Pacifique (CP)^{Note de bas de page 3}, qui avait conduit le train de Kamloops à Boston Bar (section 1.3), avait garé le train en triage en 2 rames de wagons sur des voies distinctes, avait immobilisé chaque rame avec au moins 5 freins à main^{Note de bas de page 4} à l’extrémité ouest de chaque rame de wagons et avait effectué des essais de poussée-traction.

Lorsque les membres de l’équipe du CN sont arrivés, ils ont réassemblé le train en effectuant une opération de jumelage de rames, qui consistait à amener la partie avant du train de la voie 1 à l’emplacement de la queue du train sur la voie 2 et à atteler les 2 rames de wagons ensemble. Pour réaliser cette manœuvre, le chef de train devait desserrer les freins à main de la partie avant du train avant que celui-ci ne quitte la voie 1, atteler la partie avant du train au 65^e wagon (CNPX 3373, le premier wagon de la partie arrière sur la voie 2), puis desserrer les freins à main des wagons de la voie 2.

Le train était composé de 2 locomotives de tête, de 200 wagons-trémies couverts chargés de potasse^{Note de bas de page 5} et de 2 locomotives télécommandées à traction répartie en queue de train. Il pesait environ 28 501 tonnes^{Note de bas de page 6} et mesurait environ 9693 pieds. La dernière inspection autorisée des wagons du train avait été réalisée, et réussie, le 10 septembre 2020 à Moose Jaw (Saskatchewan).

Le train n’a pas fait l’objet d’une inspection au défilé lorsqu’il a quitté Boston Bar, car ce n’était pas obligatoire^{Note de bas de page 7}. Il est parti vers 2 h 18.

À 3 h 22, le train a franchi un détecteur de température de roues^{Note de bas de page 8} à Komo (point milliaire 13,8), qui a transmis une alarme de roue chaude sur le wagon CNPX 3373 à l’équipe de mécaniciens du CN. En réponse, l’équipe de train a reçu l’ordre de réduire la pression dans la conduite générale de 10 lb/po² dans le but de dégager un frein à air possiblement coincé sur le wagon après le desserrage des freins^{Note de bas de page 9}. Le mécanicien de locomotive a réalisé une dépression assurée^{Note de bas de page 10} et le train s’est immobilisé au point milliaire 21,2. Une fois les freins à air desserrés, le train a poursuivi sa route vers l’ouest.

Vers 4 h 33, alors que le train circulait à environ 50 mi/h près du point milliaire 47,7 près de Floods (figure 1), il y a eu un freinage d’urgence provenant de la conduite générale. Une fois la tête du train immobilisée près du point milliaire 48,3, l’équipe a effectué une inspection et a constaté que 61 wagons (du 65^e au 125e à partir des locomotives de tête) avaient déraillé. Avant le déclenchement du freinage d’urgence provenant de la conduite générale, l’équipe n’avait remarqué aucune anomalie relative à la voie ou à la conduite du train.

En raison du déraillement, 58 wagons chargés de potasse ont subi une brèche, ce qui a entraîné le déversement d’environ 6 000 000 kg de produit. Plus loin vers l’est, de petits incendies ont été signalés le long de l’emprise à la hauteur du chemin Flood Hope (point milliaire 44,6), là où le train circulait; ils ont été rapidement éteints par le service d’incendie local. L’incident n’a fait aucun blessé.

Au moment de l’événement, la température était de 12 °C et il y avait du brouillard.

1.2 Examen des lieux

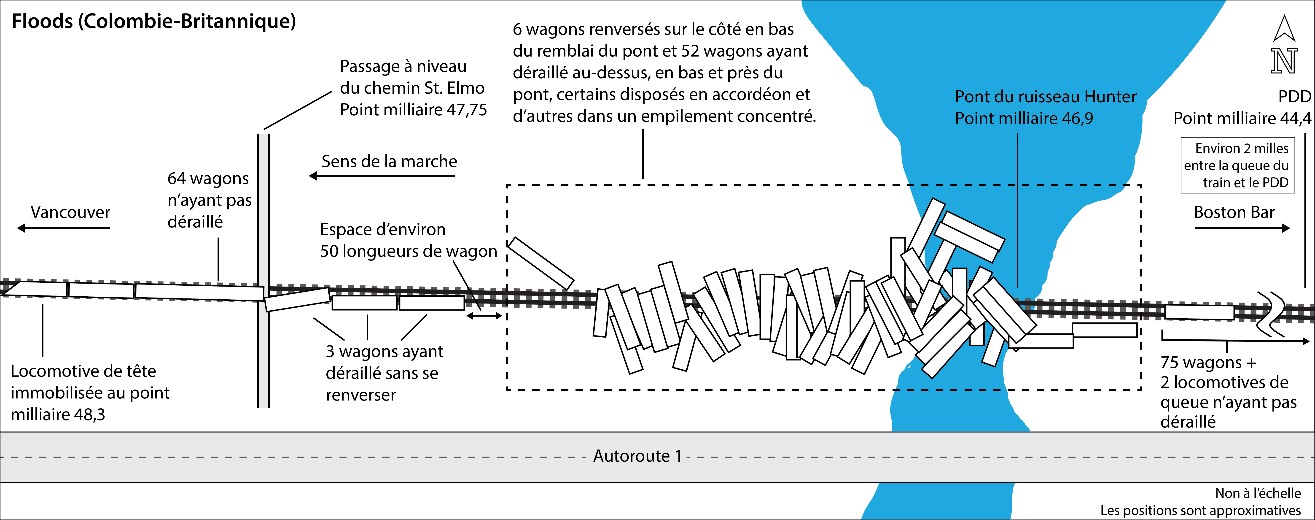

La locomotive menante était restée sur la voie et s’était arrêtée environ au point milliaire 48,3. La deuxième locomotive de tête et les 64 premiers wagons étaient également restés sur la voie. Derrière ceux-ci, 61 wagons avaient déraillé et s’étaient immobilisés dans diverses positions le long de l’emprise, à partir du point milliaire 46,9 (pont du ruisseau Hunter) et se prolongeant vers l’ouest jusqu’au point milliaire 47,7 (passage à niveau du chemin St. Elmo), comme suit :

• Les wagons aux positions 65 à 67 avaient déraillé sans se renverser, étaient demeurés attelés aux wagons qui les précédaient et s’étaient séparés du reste du train.
• Les wagons aux positions 68 à 73 se trouvaient plus à l’est, sur le remblai du pont, renversés sur le côté.
• Les 52 autres wagons ayant déraillé étaient disposés en accordéon dans un empilement concentré sur le pont et à l’ouest de celui-ci.

Les 75 derniers wagons et les 2 locomotives télécommandées de queue étaient restés sur la voie, un peu à l’est du pont.

On a déterminé que le point de déraillement (PD) initial se trouvait aux environs du point milliaire 44,4 de la subdivision de Yale (figure 2).

1.2.1 Examen du premier wagon ayant déraillé

Le 65^e wagon (CNPX 3373), un wagon-trémie couvert, a été le premier à dérailler. Il s’était immobilisé sans se renverser près du passage à niveau du chemin St. Elmo (point milliaire 47,7) et était toujours attelé à la partie avant du train.

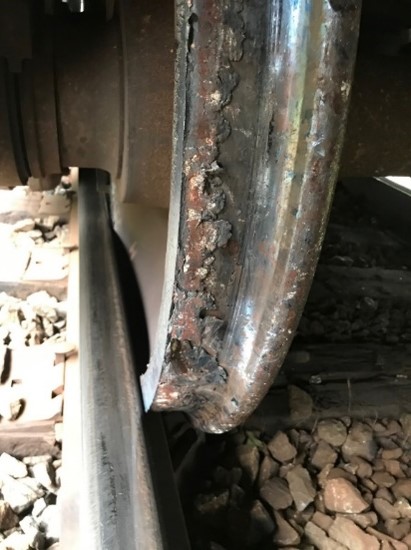

Sur le bogie du bout A de ce wagon, on a constaté que les première et deuxième roues du côté gauche du bogie dans le sens de la marche, soit L4 et L3 respectivement, avaient déraillé à l’intérieur de l’écartement de la voie vers le sud. Les figures 3 et 4 montrent respectivement les roues L3 et L4 qui ont déraillé. Les roues R4 et R3 du côté droit du bogie sont restées sur la surface de roulement du rail nord. Le bogie arrière (essieux montés L2/R2 et L1/R1) était toujours sur les rails.

Les 2 essieux montés étaient lourdement endommagés; la roue L4 présentait de graves méplats^{Note de bas de page 11} à plusieurs endroits et 2 sillons distincts sur la surface de la table de roulement. La jante de la roue L3 avait perdu 1,75 pouce de largeur sur sa face extérieure sur la totalité de sa circonférence (figure 3). Les 2 essieux montés ont été récupérés de l’épave et envoyés au Laboratoire d’ingénierie du BST à Ottawa (Ontario) pour un examen et une analyse supplémentaires.

Le frein à main a été trouvé en position desserrée lorsque les enquêteurs du BST ont examiné le wagon. Le frein à main avait été inspecté par le chef de train immédiatement après le déraillement, ainsi que par d’autres membres du personnel ferroviaire qui sont intervenus sur les lieux du déraillement. Les composants du frein à main du wagon ne présentaient aucune anomalie lors de l’examen préliminaire, mais ils ont également été envoyés au Laboratoire d’ingénierie du BST pour un examen et des essais approfondis.

1.2.2 Examen de la voie ferrée

Du point milliaire 39,0 au point milliaire 40,0, et du point milliaire 42,3 au point milliaire 43,9, il y avait du bleuissage^{Note de bas de page 12} intermittent sur les champignons des rails nord et sud, mais surtout sur le rail sud, ce qui donne à penser qu’une ou plusieurs roues de wagon ne tournaient pas librement sur la surface de roulement des rails dans ce secteur (figure 5).

Ces observations ont été faites 2 jours après le déraillement. On a constaté des sections de rail présentant un bleuissage sous le train 113 du CN garé, qui se dirigeait également vers l’ouest sur la subdivision de Yale au moment du déraillement, mais qui a dû s’arrêter et demeurer immobilisé, car la voie devant lui était impraticable. En raison du train garé, la voie comprise entre le point milliaire 40,0 et le point milliaire 42,3 n’a pas été inspectée.

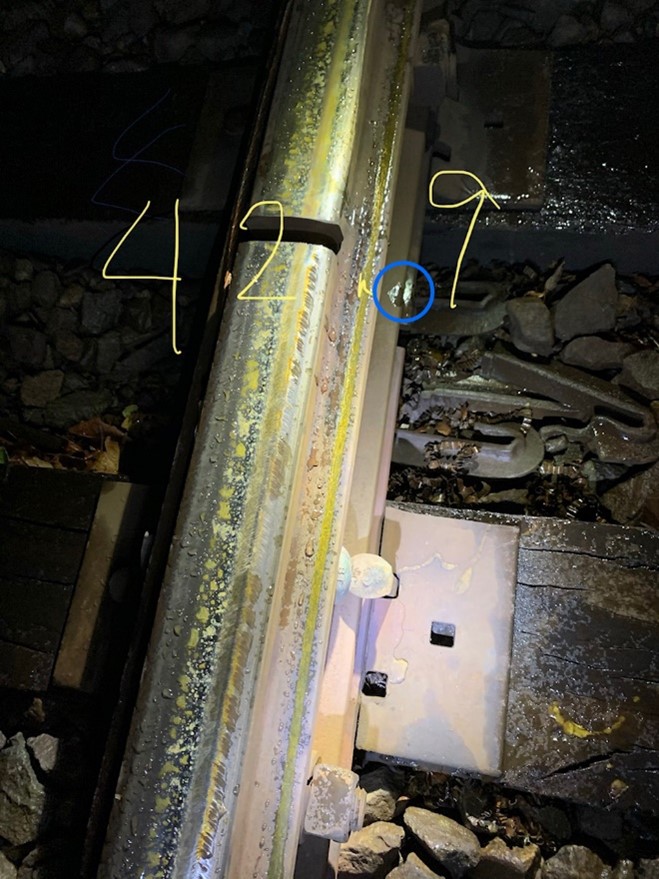

Au point milliaire 42,9, il y avait des anticheminants sur le côté de la voie et des rognures d’acier du côté intérieur du rail^{Note de bas de page 13}. Une marque d’impact préexistante était évidente du côté intérieur de l’éclisse et il y avait également une marque brillante sur le patin du rail (figure 6).

Aucun dommage à la voie n’a été constaté du point milliaire 42,9 au point milliaire 44,4.

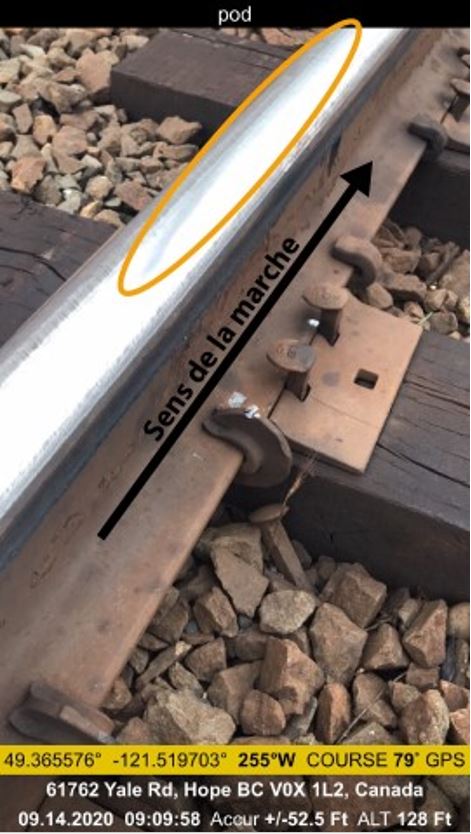

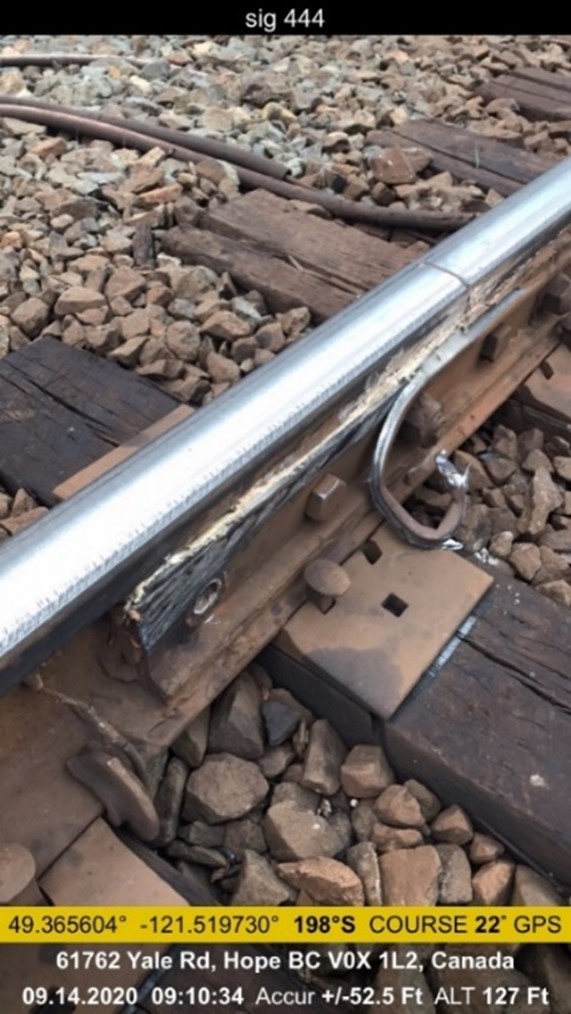

À quelques traverses à l’est du point milliaire 44,4, on a relevé la première marque sur le dessus du rail sud (figure 7); dans ce secteur, la voie suit une courbe à droite de 1,23° qui s’étend du point milliaire 44,34 au point milliaire 44,49. Au point milliaire 44,4, le dessus de l’éclisse isolante était cisaillé, et il manquait des boulons et des anticheminants (figure 8). De plus, il y avait des signes de mouvement latéral du rail sud, et la face intérieure présentait l’apparence d’une surface engendrée^{Note de bas de page 14}, ce qui semble indiquer qu’une roue de wagon est tombée dans l’écartement à cet endroit. Toutes ces observations sont cohérentes avec le fait que cet emplacement soit le lieu du PD initial.

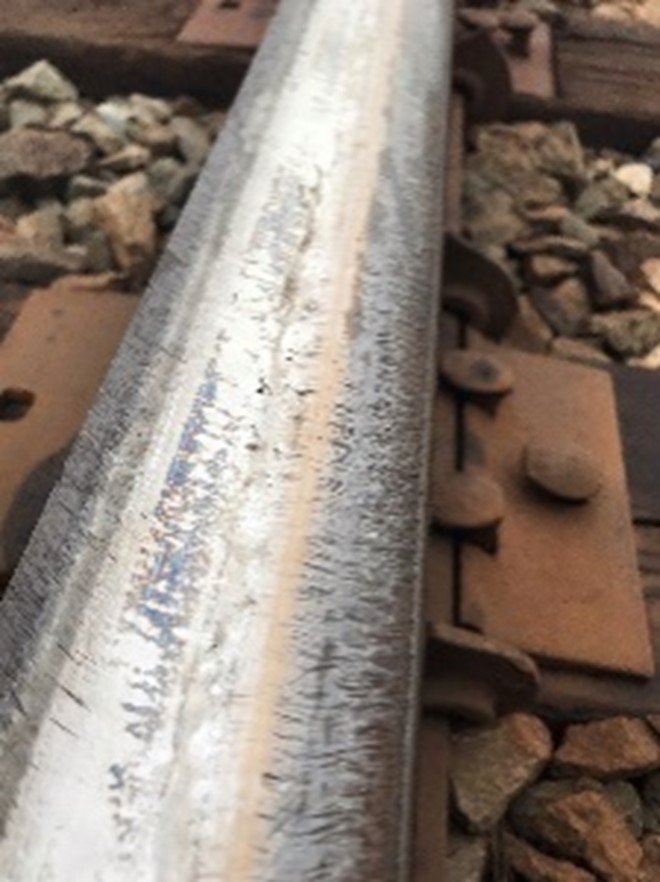

Après le point milliaire 44,4, les dommages à la voie se sont poursuivis vers l’ouest, y compris une éclisse isolante cisaillée au point milliaire 45,8 et des boulons et anticheminants manquants. Il y avait 4 ruptures de rail distinctes (points milliaires 45,24, 46,14, 46,5 et 46,7). À ces 4 endroits distincts, 9 fragments de rail rompu récupérés, déterminés comme étant des fragments du rail sud, ont été envoyés au Laboratoire d’ingénierie du BST aux fins d’examen.

Voici ce qui a été constaté concernant les ruptures de rail à ces 4 endroits :

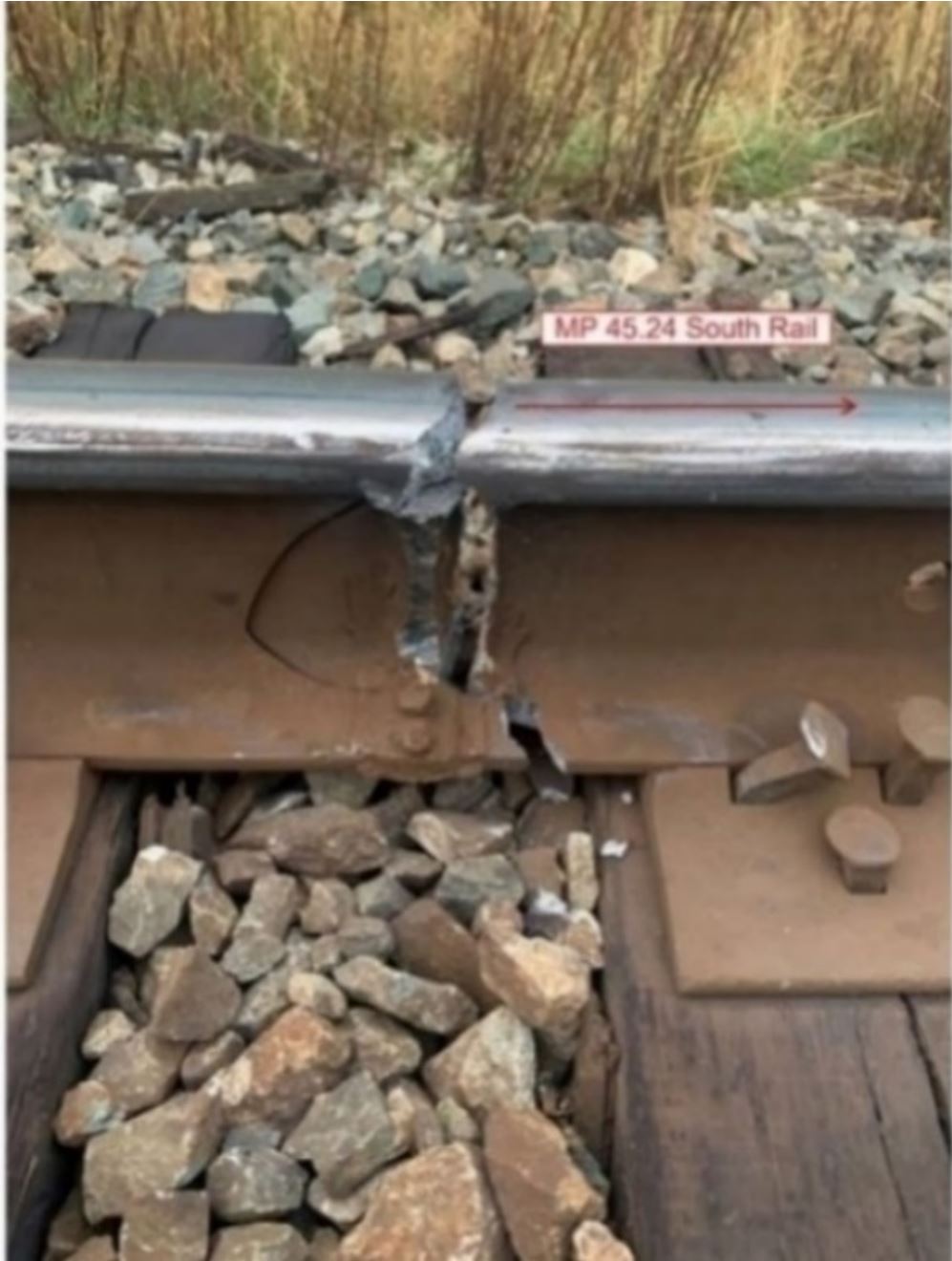

• Sur un morceau de rail du point milliaire 45,24, l’âme et le patin étaient rompus (figure 9).

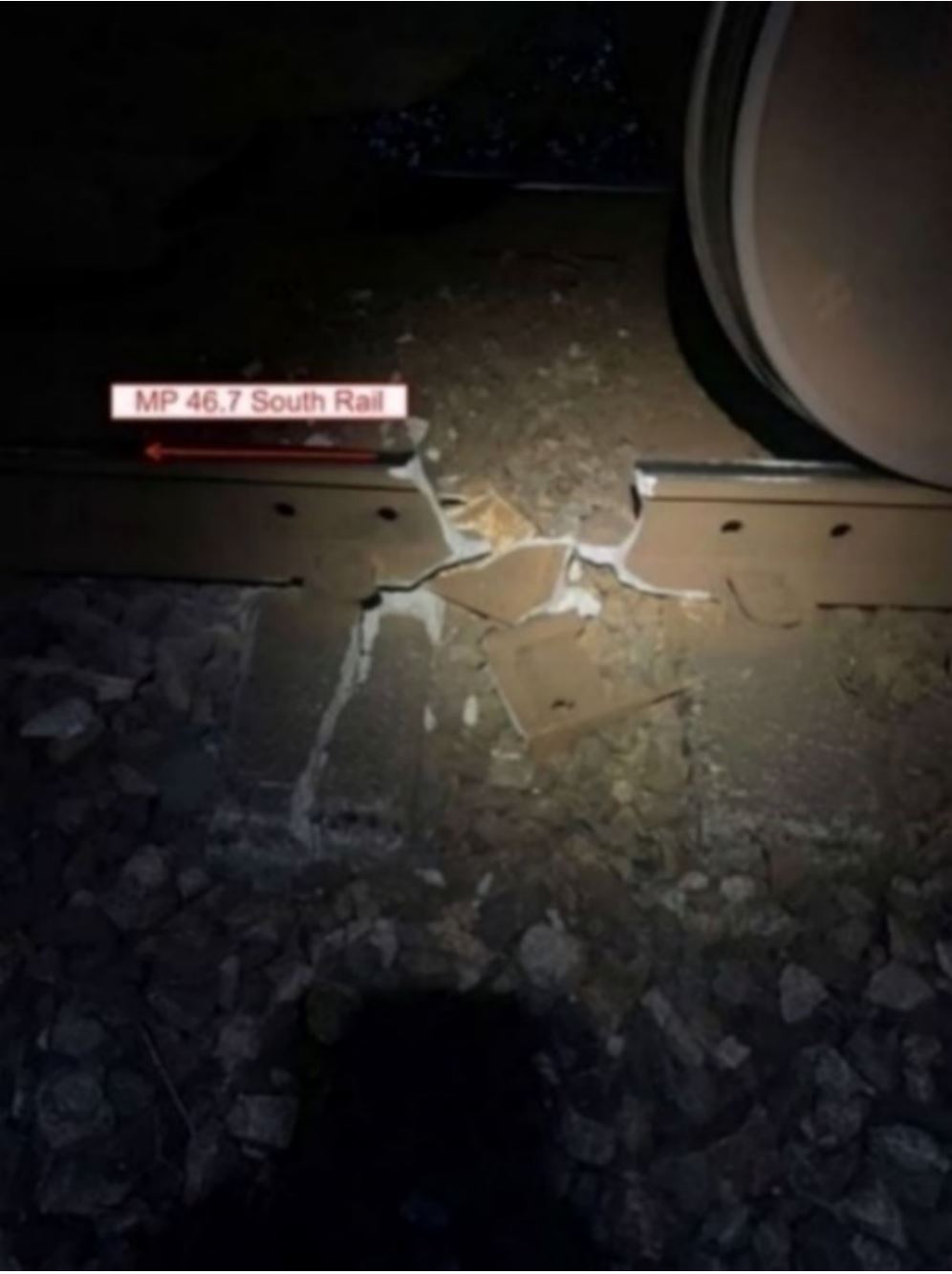

• Sur un morceau de rail du point milliaire 46,7 (le plus proche de l’empilement principal sur le pont du ruisseau Hunter), il y avait une rupture d’environ 4 à 6 pouces sur le champignon, l’âme et le patin du rail (figure 10).

1.3 Renseignements sur la subdivision

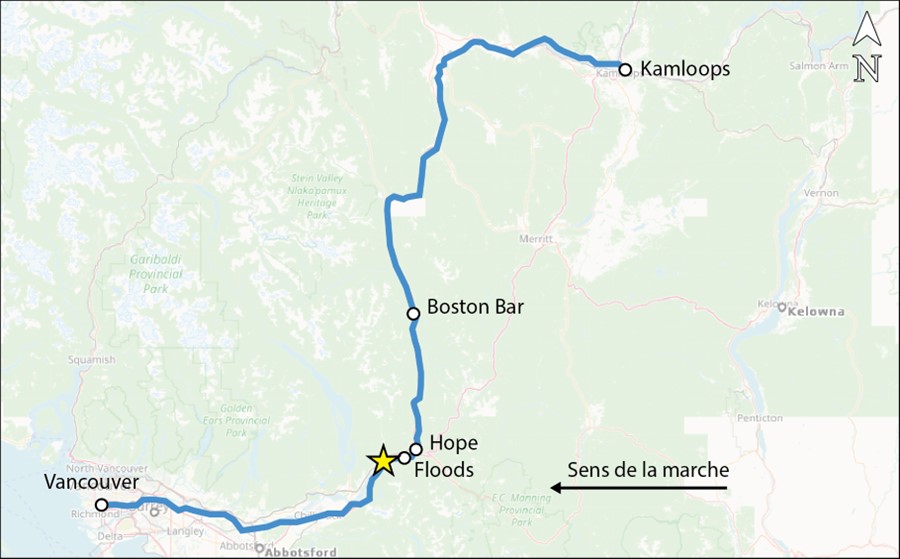

La subdivision de Yale, qui fait partie de la ligne principale transcontinentale du CN, est une voie principale simple et double orientée selon l’axe est-ouest, du point milliaire 0,0 à Boston Bar au point milliaire 112,8 à l’île Douglas. La circulation des trains y est régie par le système de commande centralisée de la circulation, conformément au Règlement d’exploitation ferroviaire du Canada. Tous les mouvements sont répartis par un contrôleur de la circulation ferroviaire du CN en poste à Edmonton (Alberta). Le trafic ferroviaire sur ce corridor est constitué d’environ 25 à 30 trains de marchandises par jour, ce qui représente un tonnage annuel total d’environ 127 millions de tonnes-milles brutes par mille.

Le CN et le CP exploitent des routes transcontinentales parallèles qui passent par les canyons de la rivière Thompson et du fleuve Fraser, entre Kamloops et Vancouver. En 1999, les 2 chemins de fer ont conclu une entente de circulation bidirectionnelle dans ce corridor à circulation élevée. En vertu de l’entente, les trains chargés du CN et du CP roulent vers l’ouest sur la voie du CN, de façon à profiter des pentes moins prononcées, tandis que les trains vides et plus légers circulent en direction est sur la voie du CP. Pour les 2 compagnies, cet arrangement permet d’accroître la capacité du réseau et de réduire la puissance de traction que les locomotives doivent fournir.

La zone de circulation directionnelle a été entièrement mise en œuvre au milieu de 2001. Sur la voie du CN, elle s’étend sur 156 milles, de Coho (point milliaire 57,2 de la subdivision d’Ashcroft) à la jonction Matsqui (point milliaire 87,9 de la subdivision de Yale). Sur la voie du CP, elle s’étend sur 153,7 milles, de Nepa (point milliaire 54,8 de la subdivision de Thompson) à la jonction Mission (point milliaire 87,0 de la subdivision de Cascade). La majorité du trafic qui passe par la zone de circulation directionnelle est constituée de trains de marchandises.

Conformément à cette entente, le train à l’étude a été conduit par une équipe du CP jusqu’à Boston Bar, où il a été livré au CN aux fins d’exploitation vers l’ouest sur la subdivision de Yale du CN.

Une fois que le train du CP a été accepté au point d’échange par le CN, qu’il a été doté d’une équipe du CN et qu’il a reçu une désignation de train du CN, il est devenu un train du CN pendant son exploitation sur la voie du CN. De même, les trains du CN qui sont acceptés par le CP et qui circulent sur les voies du CP sont considérés comme des trains du CP.

1.4 Renseignements sur la voie

La voie sur la subdivision de Yale est de catégorie 4, aux termes du Règlement concernant la sécurité de la voie, aussi connu sous le nom de Règlement sur la sécurité de la voie (RSV). Dans le secteur du déraillement, la vitesse maximale autorisée est de 55 mi/h pour tous les trains.

La voie à proximité du PD était généralement en alignement et constituée de longs rails soudés de 136 livres fabriqués par Nippon Steel; le rail nord a été fabriqué en 2006 et le rail sud en 2018. Les rails étaient posés sur des selles de 14 pouces à double épaulement et fixés à des traverses en bois en bon état, au moyen de 4 crampons par selle entre les points milliaires 41,6 et 45,3, après quoi la voie passait à des traverses en béton. Le rail, dont le degré d’usure respectait les limites établies, était encadré d’anticheminants à chaque traverse. Le ballast, en bon état, était constitué de pierre concassée. La plateforme de voie et le drainage étaient adéquats aux environs du lieu de l’événement.

1.4.1 Inspection et entretien de la voie

Le RSV énonce les normes minimales d’entretien et les exigences d’inspection de la voie connexes. Outre le RSV, le CN a établi ses propres Normes de la voie – Ingénierie, qui respectent les exigences du RSV ou les surpassent. Dans le secteur du déraillement, les inspections de la voie avaient été effectuées conformément au RSV et aux normes de la compagnie.

Avant le déraillement, le rail avait fait l’objet de 11 contrôles visant à détecter la présence de défauts internes en 2020. Avant l’événement, le plus récent contrôle avait été effectué le 19 août 2020 et aucun défaut n’avait été décelé dans le secteur du PD.

La dernière évaluation de la géométrie de la voie avait été réalisée le 15 juin 2020; une inspection au moyen d’un système de mesure de l’écartement des voies sous charge avait également été menée ce jour-là. Aucun défaut n’a été décelé dans le secteur du PD.

La plus récente inspection visuelle avait été effectuée le 13 septembre 2020 par un inspecteur qualifié du CN. Aucun défaut n’a été constaté.

Le tableau 1 présente l’entretien effectué à proximité du PD en 2020.

1.4.2 Graissage des rails

Entre Boston Bar et le point milliaire 47,2, il y avait 38 graisseurs de rail. Les graisseurs de rail sont des dispositifs utilisés pour appliquer de la graisse entre la roue et le rail et sont placés près des courbes, où la présence de graisse peut prolonger la durée de vie du rail en réduisant le frottement entre les roues et les rails. L’inspection visuelle de ces graisseurs pendant les inspections régulières effectuées par les véhicules rail–route a révélé que les graisseurs fonctionnaient^{Note de bas de page 15}.

Un employé de l’entretien des voies, qui s’arrête et inspecte les unités, a procédé à des inspections détaillées des graisseurs les 7 et 8 septembre 2020. Il a constaté que 4 graisseurs ne fonctionnaient pas. Ces derniers étaient situés aux points milliaires 8,3, 14,2, 39,2 et 47,2. On ignore si, en date du 14 septembre 2020, ils avaient été remis en état de marche.

D’après le nombre de graisseurs en état de marche et les résultats d’inspection fournis par le CN, il a été déterminé que le rail était graissé de façon adéquate, mais non excessive, le jour de l’événement.

1.5 Température des roues des wagons

Dans un train de marchandises, les systèmes de freinage des wagons utilisent des freins à air ou des freins à main pour pousser les semelles de frein contre les tables de roulement des roues afin de générer un frottement des semelles de frein qui ralentit ou arrête le train. Le frottement produit de la chaleur et, si les freins sont serrés pendant une longue période, la chaleur peut se déplacer de la table de roulement vers les roues. Les semelles de frein composites à coefficient de frottement élevé sont conçues pour résister à des températures allant jusqu’à environ 500 °F, mais se détériorent rapidement à des températures plus élevées^{Note de bas de page 16}. Une surchauffe des roues des wagons peut causer des dommages thermiques aux roues, ce qui les rend plus sujettes à l’usure et aux défaillances. Plus une roue est exposée longtemps à des températures élevées, plus les risques de dommages s’accroissent.

Pour une définition de dommage thermique et d’autres termes liés à la métallurgie des roues, voir l’annexe A.

1.5.1 Mesure de la température des roues

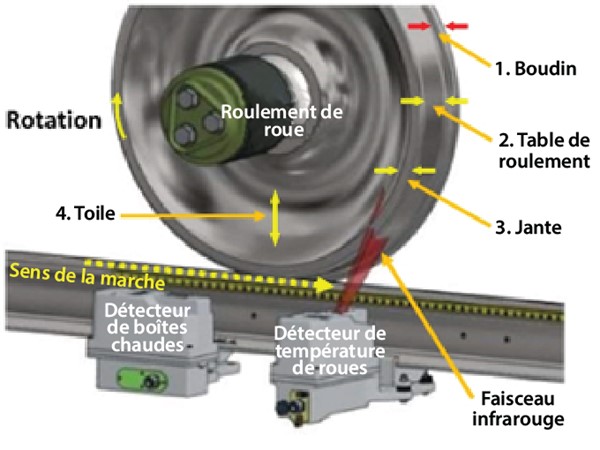

Les principales compagnies de chemin de fer en Amérique du Nord utilisent des détecteurs en voie électroniques placés à des endroits stratégiques pour inspecter l’état du matériel roulant lorsqu’il circule. Les détecteurs sont conçus pour assurer une détection précoce des préoccupations de sécurité potentielles en surveillant des éléments tels que les charges d’impact de roues, les pièces traînantes, la température des roulements de roue et la température des roues.

Les données relatives à la température des roues sont mesurées et enregistrées par les détecteurs de température de roues. Les chemins de fer se servent de ces données pour comparer la température de chaque roue d’un wagon à la température moyenne globale des roues de tous les wagons du train, ce qui permet ensuite de détecter divers problèmes liés aux freins.

Les roues qui ne contribuent pas à l’effort de freinage du wagon restent froides lorsque les freins sont serrés; les roues froides sont donc un indicateur d’une efficacité de freinage réduite. Inversement, les roues dont la température enregistrée est élevée lorsque les freins ne sont pas serrés sont considérées comme chaudes ou très chaudes (selon la température réelle mesurée) et indiquent généralement un problème de frein, tel qu’un frein à air coincé, un frein à main qui n’est pas desserré ou le robinet de retenue de pression d’un cylindre de frein qui n’est pas en position de desserrage.

Les chemins de fer fixent leurs propres seuils pour déterminer si une roue est considérée comme froide, chaude ou très chaude, et ils fournissent leurs propres lignes directrices sur la manière de réagir à chacune de ces conditions.

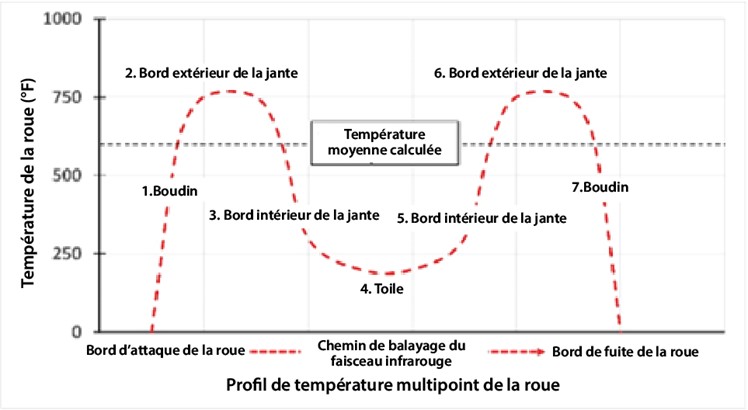

Les températures des roues balayées sont associées à des numéros de wagon spécifiques et stockées numériquement dans une base de données. Les relevés de température et les alarmes provenant des détecteurs de température de roues sont affichés sur l’écran d’un préposé aux détecteurs au service de la mécanique du centre de contrôle de la circulation ferroviaire, ce qui permet à la compagnie de chemin de fer de surveiller la situation et de prendre les mesures appropriées.

Les détecteurs de température de roues n’indiquent pas la température réelle à un seul point de la roue; ils indiquent plutôt une valeur moyenne calculée à partir de plusieurs relevés de température effectués à différents points de la roue, y compris le boudin, la jante et la toile, mais non pas la table de roulement (annexe B). Selon des études antérieures, la température de la table de roulement peut être estimée à 150 °F de plus que la température de la roue signalée par le détecteur ^{Note de bas de page 17} . Les divers seuils d’alarme de température établis par un chemin de fer en tiennent compte lors du déclenchement des mesures correctives.

1.5.2 Contraintes thermiques sur les roues des wagons de marchandises

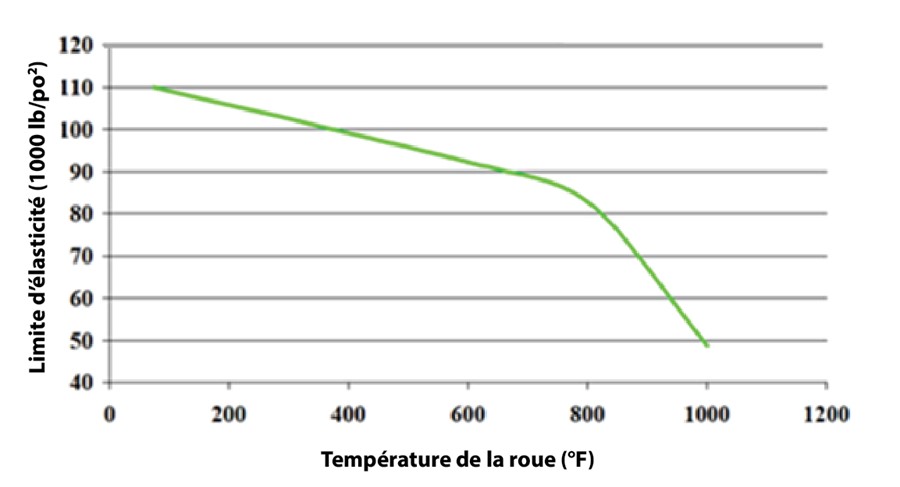

Les roues des wagons de marchandises sont fabriquées d’un matériau conforme à la spécification M-107/M-208 de l’Association of American Railroads (AAR) pour les roues de catégorie C^{Note de bas de page 18}. Ces roues sont conçues avec une teneur relativement élevée en carbone (de 0,67 % à 0,77 %), ce qui augmente la résistance des matériaux des roues et réduit le taux d’usure normal. Une teneur élevée en carbone rend toutefois l’acier plus sensible aux contraintes thermiques élevées. La limite d’élasticité^{Note de bas de page 19} commence à diminuer à des températures supérieures à 100 °F, mais reste relativement élevée jusqu’à ce que la température atteigne 400 °F. Une réduction plus notable de la limite d’élasticité se produit dans la plage de 400 °F à 800 °F; au-dessus de 800 °F, la limite d’élasticité diminue très rapidement (figure 11). Une forte réduction de la limite d’élasticité entraîne une fatigue de la roue^{Note de bas de page 20}.

Au cours de l’exploitation normale des trains, les températures les plus élevées auxquelles les roues sont exposées surviennent lorsque les freins sont serrés pendant une période prolongée afin de contrôler la vitesse du train dans une longue pente descendante. Au Canada, les pentes les plus raides et les plus longues se trouvent sur les subdivisions de Laggan et de Mountain du CP, où des serrages des freins d’environ 10 lb/po² de réduction de la pression dans la conduite générale sont maintenus pendant environ 1 heure.

La quantité de chaleur qui se dégage pendant un freinage soutenu est proportionnelle à la puissance au frein (BHP) ^{Note de bas de page 21}. Les roues de catégorie C d’un diamètre de 36 pouces, comme celles des trains de marchandises de potasse, sont conçues pour résister à des charges de freinage soutenues allant jusqu’à 30 BHP par roue, ce qui se traduirait typiquement par une température de 200 °F à 300 °F enregistrée par les détecteurs de température de roues ^{Note de bas de page 22}. Bien que les roues puissent généralement supporter une BHP nettement supérieure à 30 pendant de courtes durées, plus longtemps la capacité thermique d’une roue est dépassée, plus le risque d’endommagement est élevé. La vitesse maximale autorisée pendant une descente dans une pente raide est généralement fixée à 20 mi/h afin que la BHP demeure dans une plage sécuritaire dans ces conditions.

Lors d’une enquête antérieure, le BST a obtenu les températures des roues enregistrées par un détecteur de température de roues au point milliaire 111,7 de la subdivision de Mountain du CP pour un train de potasse chargé^{Note de bas de page 23}; le détecteur de température de roues se trouve au bas d’une pente de 2,2 %. La température moyenne des roues du train après le serrage des freins (réduction de 10 lb/po² de la pression dans la conduite générale) pendant environ 1 heure, à une vitesse ne dépassant pas 20 mi/h (la vitesse maximale autorisée sur cette pente), était de 210 °F (figure 12).

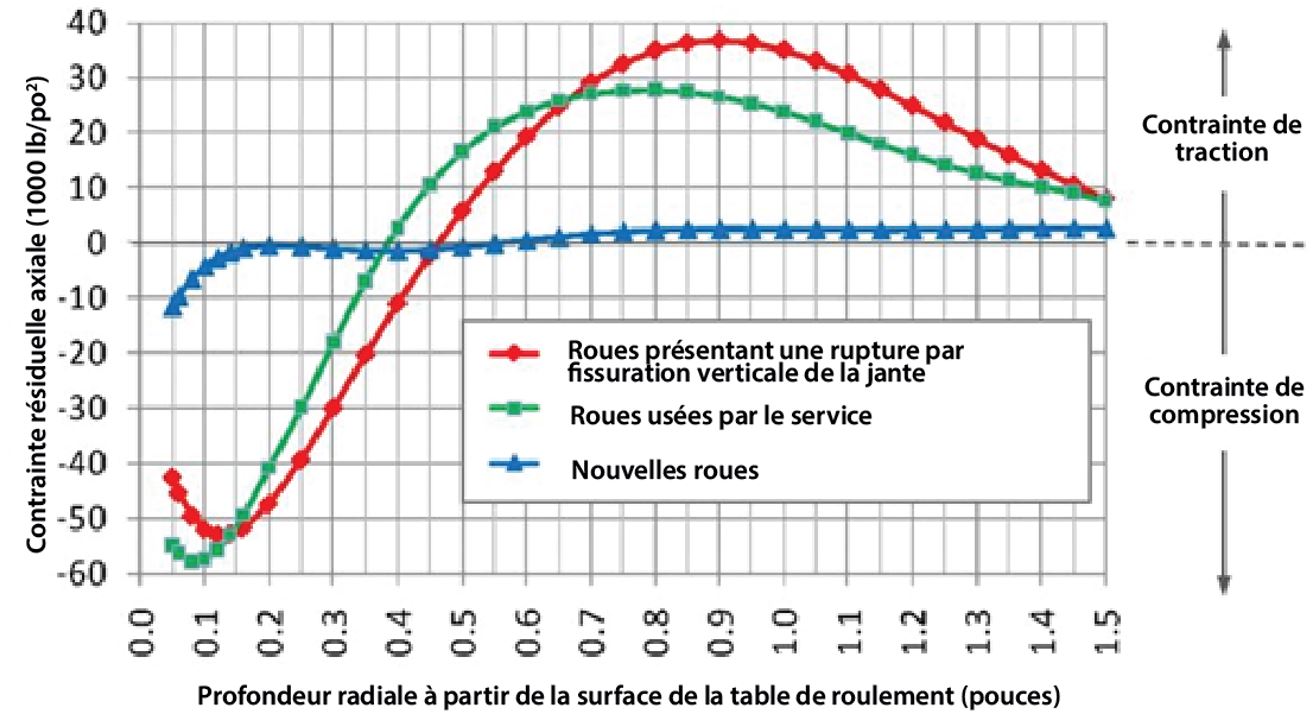

Les roues peuvent également être exposées à des contraintes thermiques élevées en présence d’anomalies de fonctionnement sur un wagon en circulation, comme un frein coincé ou un frein à main demeuré serré par inadvertance. Dans le cadre de l’enquête, on a examiné les relevés des détecteurs de température de roues pour 3 trains de référence qui avaient été immobilisés en raison d’une indication de roues chaudes et qui, après inspection, s’étaient avérés avoir eu un frein à main serré sur un wagon. Les températures les plus chaudes enregistrées pour chaque wagon se situaient entre 200 °F et 400 °F^{Note de bas de page 24}.

Pour avoir un aperçu des contraintes thermiques subies par les roues du wagon CNPX 3373 dans l’événement à l’étude, on a calculé, dans le cadre de l’enquête, la BHP tout au long du trajet en fonction de la température connue de la roue L3 à Komo (544 °F), de la vitesse connue du train et de l’effort décélérateur de freinage estimé. Les résultats indiquent que la BHP était en moyenne de 50 pour la première partie du trajet entre Boston Bar et Komo et qu’elle a atteint un maximum de 81 aux environs de Komo, ce qui est bien supérieur à la BHP de 30 que les roues de catégorie C d’un diamètre de 36 pouces sont conçues pour supporter. La BHP est restée élevée pendant tout le trajet (1 heure et 46 minutes), étant en moyenne de 45. L’effort décélérateur de freinage moyen calculé a été de 752 livres entre Boston Bar et le lieu du freinage d’urgence provenant de la conduite générale; d’après cette valeur, le seuil d’une BHP de 30 aurait été dépassé alors que le train circulait à plus de 15 mi/h (annexe C).

1.5.3 Procédure de la Compagnie des chemins de fer nationaux du Canada relative aux roues très chaudes

Au CN, on considère qu’une roue présente une condition de chaleur extrême (« roue très chaude ») lorsque la température enregistrée est de 558 °F ou plus.

Les Instructions générales d’exploitation du CN indiquent que lorsqu’une équipe de train reçoit un message d’alarme de roue très chaude provenant d’un détecteur de température de roues, le train doit être immobilisé de façon contrôlée, et un membre de l’équipe doit se rendre à l’essieu identifié et inspecter toutes les roues du wagon. Si les températures de toutes les roues semblent normales, une inspection supplémentaire doit être effectuée sur au moins 12 essieux devant et derrière l’essieu identifié^{Note de bas de page 25}.

1.5.4 Procédure de la Compagnie des chemins de fer nationaux du Canada relative aux roues chaudes

La procédure du CN relative aux roues chaudes décrit les mesures à prendre lorsqu’un détecteur de température de roues enregistre des températures élevées sur une ou plusieurs roues sans toutefois dépasser le seuil de roue très chaude du CN. Elle énonce, notamment [traduction] :

Roues chaudes

Dans le système WIM [Wheel Information Management System (système de gestion de l’information sur les roues)], les roues sont affichées lorsqu’elles présentent une température de 300 ° ou plus. […] Il faut prendre des mesures à l’égard des roues chaudes si elles remplissent l’une des conditions suivantes :

• La majorité des détecteurs franchis par le train sur la subdivision indiquent la présence de chaleur.
• 2 relevés de détecteur consécutifs de 350 ° ou plus.
• 1 relevé unique de 400 ° ou plus.

Procédure

1. 1 – Demandez à l’équipe d’effectuer une dépression assurée. […]
2. 2 – Une fois que la dépression assurée a été demandée (après avoir communiqué avec l’équipe ou après avoir reçu la confirmation du chef ou du CCF [contrôleur de la circulation ferroviaire]), saisissez l’information dans la base de données Access.
3. 3 – Si le train franchit 2 détecteurs consécutifs qui indiquent une température inférieure ou égale à 150 °, vous pouvez inscrire que la procédure est terminée et qu’aucune autre mesure n’est requise. Sinon, passez à l’étape 4. […]
4. 4 – Si la chaleur des roues ne se dissipe pas, le ou les wagons doivent faire l’objet d’une inspection. Faites inspecter le ou les wagons au prochain point de relève d’équipe ou au prochain atelier ferroviaire, selon ce qui est le plus proche. […]^{Note de bas de page 26}

1.5.5 Procédure de la Compagnie de chemin de fer Canadien Pacifique à suivre en cas de déclenchement de l’alarme de roue chaude

Le CP dispose également d’une procédure relative aux roues chaudes. Elle énonce, notamment [traduction] :

Une première alarme est déclenchée si la température des roues est supérieure à 350 °F et à trois écarts-types de la température moyenne du train. Ces températures sont inférieures à celle qui déclencherait normalement une alarme absolue de roue très chaude (600 °F). Cela déclenchera un processus visant à induire un cycle de freinage. Une deuxième alarme est déclenchée si les détecteurs suivants enregistrent encore des températures élevées, ce qui nécessite l’arrêt du train. Les arrêts de train offrent la possibilité de s’approcher des lieux de relève d’équipe ou d’accès mécanique ou des gares de triage, contrairement aux alarmes absolues qui exigent un arrêt immédiat^{Note de bas de page 27}.

La procédure fournit un exemple de courriel d’alarme de roue chaude pour une deuxième alarme. Dans cet exemple, la mesure recommandée est la suivante [traduction] : « Arrêtez le train lorsque cela est opportun du point de vue de l’exploitation. L’équipe du train doit inspecter le wagon pour vérifier la présence de freins à main serrés, de freins coincés, d’un régleur de semelle de frein et de fuites au niveau de la conduite générale ou du distributeur et faire rapport^{Note de bas de page 28}. »

1.5.6 Relevés de température des roues du wagon CNPX 3373

Sur la subdivision de Yale, on trouvait 4 endroits où des détecteurs de température de roues étaient installés à l’est du lieu du déraillement :

• À l’ouest de Boston Bar (point milliaire 1,7)
• À l’ouest de Komo (point milliaire 13,8)
• À l’ouest de Yale (point milliaire 29,2)
• À l’ouest de Hope (point milliaire 42,8)

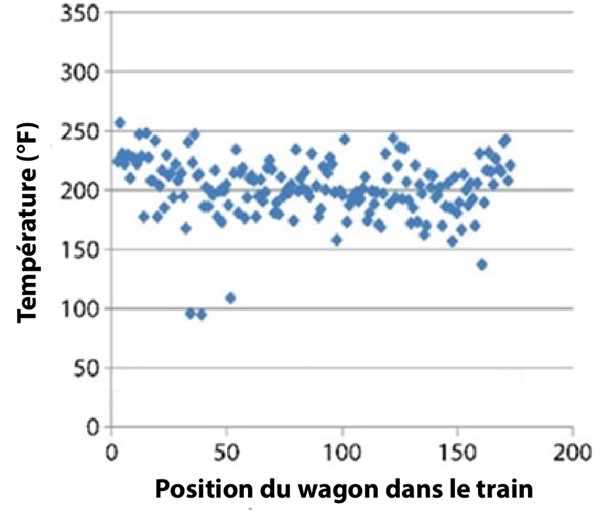

Un examen des données obtenues de ces détecteurs^{Note de bas de page 29} (tableau 2) a révélé que le seul wagon dont la température des roues était élevée après avoir quitté Boston Bar était le wagon CNPX 3373, qui a été le premier wagon à dérailler et le premier wagon de la deuxième rame sur laquelle on aurait serré les freins à main pendant l’opération de jumelage de rames à la gare de triage Boston Bar.

* Comme le montrent les données, la température des roues du wagon CNPX 3373 à Komo, Yale et Hope était généralement plus élevée pour les roues situées du côté gauche du wagon (le côté roulant sur le rail sud). Dans le cadre de l’enquête, on a examiné les renseignements sur l’étalonnage des détecteurs et on a déterminé que ceux-ci avaient été étalonnés conformément à la section 501(a) des Instructions générales du CN sur la signalisation et les communications (en vigueur le 13 avril 2012).

Les données enregistrées par les détecteurs de température de roues à Komo pour le wagon CNPX 3373 ont montré que la température des roues dépassait 450 °F sur 3 des roues gauches. Le relevé pour la roue L3 était de 544 °F, juste en dessous du seuil de 558 °F pour les roues très chaudes.

La température des roues du wagon CNPX 3373 était de 300 °F ou plus sur au moins 2 roues à chaque emplacement de détecteur. À titre de comparaison, la température moyenne des roues pour le train dans son ensemble était d’environ 17,5 °F.

Conformément à la procédure du CN relative aux roues chaudes, qui prévoit que des mesures doivent être prises en présence d’un relevé unique de 400 °F ou plus, l’équipe a été avisée par le contrôleur de la circulation ferroviaire et a dû effectuer une dépression assurée. Plus précisément, on a demandé à l’équipe de serrer les freins à air en réduisant la pression dans la conduite générale de 10 lb/po², puis de desserrer les freins. Le mécanicien de locomotive a effectué une dépression assurée et le train s’est immobilisé brièvement pendant 3,5 minutes au point milliaire 21,2, après quoi les freins à air ont été desserrés et le train a poursuivi son trajet en direction ouest.

À Yale, tous les relevés du détecteur de température de roues sur les 3 mêmes roues gauches étaient inférieurs à ceux du détecteur précédent, mais ils étaient toujours supérieurs à 250 °F. Selon la procédure du CN, on ne peut inscrire qu’une mesure prise à la suite d’un relevé de roue chaude est terminée que si le wagon dont la température de roue est élevée franchit 2 détecteurs consécutifs indiquant une température inférieure ou égale à 150 °F. Comme il s’agissait du premier détecteur après la dépression assurée, le problème est demeuré en suspens en attendant d’obtenir des relevés à l’emplacement du détecteur suivant.

À Hope, la température des roues a continué de diminuer, mais les 3 roues affichaient toujours une température supérieure à 150 °F, ce qui signifie que celle-ci était encore trop élevée pour que le problème soit considéré comme résolu. Comme la chaleur des roues ne s’était pas dissipée après que le train eut franchi 2 détecteurs consécutifs, la procédure du CN exigeait que le wagon fasse l’objet d’une inspection au prochain point de relève d’équipe ou au prochain atelier ferroviaire, selon ce qui était le plus proche. L’atelier ferroviaire le plus proche se trouvait à Chilliwack (point milliaire 71,8), à environ 29 milles du détecteur de température de roues de Hope.

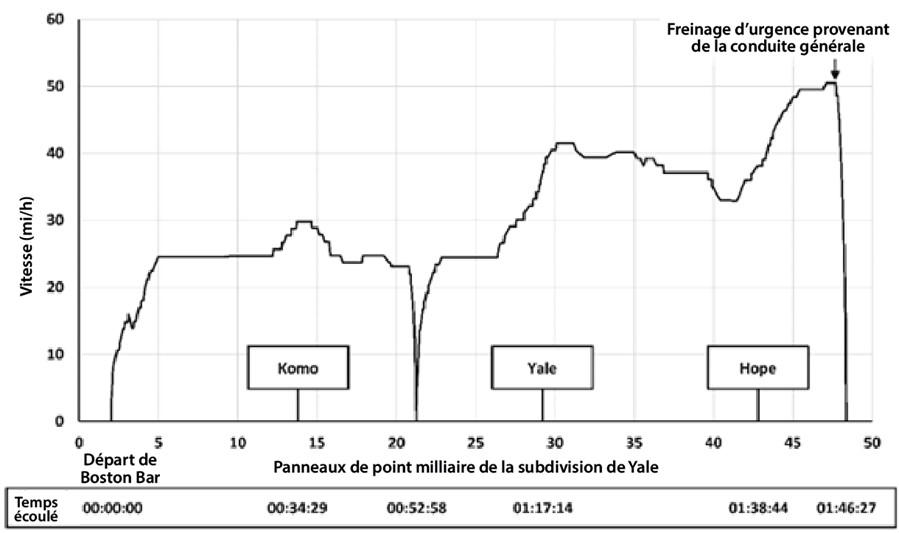

Un examen des données du consignateur d’événements de la locomotive de tête indique qu’après avoir quitté Boston Bar et jusqu’au moment du freinage d’urgence provenant de la conduite générale, le train a parcouru un peu plus de 46 milles en l’espace d’environ 1 heure et 46 minutes. Pendant ce temps, la vitesse du train a dépassé 15 mi/h pendant plus de 1 heure et 30 minutes et a atteint une vitesse maximale de 50 mi/h au moment du freinage d’urgence provenant de la conduite générale (figure 13). Les températures élevées des roues du wagon CNPX 3373 se sont maintenues pendant toute la durée du trajet, à l’exception du bref arrêt de 3,5 minutes au point milliaire 21,2.

1.6 Examen en laboratoire des fragments de rail récupérés

Le laboratoire du BST a examiné les 9 fragments de rail rompu récupérés lors de l’examen des lieux. Les fragments étaient des morceaux du rail sud rompu aux points milliaires 45,24, 46,14, 46,5 et 46,7.

Aucune déformation plastique évidente n’a été constatée sur le champignon ou le côté intérieur des fragments de rail. Il n’y avait aucun signe de défaillance progressive ou de fissures préexistantes. Il n’y avait aucun signe d’impact sur la surface de roulement du champignon du rail aux endroits où se sont produites les ruptures.

On a déterminé que, dans tous les cas, les ruptures étaient situées aux soudures aluminothermiques et étaient de nature fragile, ce qui indique que les rails ne présentaient pas de défauts préexistants.

Les ruptures correspondaient toutes à une force latérale exercée sur le côté intérieur du rail et elles ont été attribuées à un mouvement latéral de l’écartement dû à la chute d’une roue dans celui-ci^{Note de bas de page 30}.

1.7 Examen en laboratoire des essieux montés récupérés du wagon CNPX 3373

Le laboratoire du BST a examiné les essieux montés récupérés du wagon CNPX 3373 (L4/R4 et L3/R3) afin d’aider à déterminer les modes de défaillance des roues et les facteurs qui ont pu jouer un rôle dans le déraillement. L’essieu monté L4/R4 était en tête dans le sens de la marche et se trouvait immédiatement devant l’essieu monté L3/R3.

Les roulements de roue des 2 essieux montés ont été jugés en bon état.

Les 2 essieux montés présentaient des signes indiquant qu’ils avaient subi des dommages importants avant le déraillement.

1.7.1 Renseignements sur les roues

Toutes les roues examinées étaient des roues de catégorie C d’un diamètre de 36 pouces à toile cintrée avec traitement thermique.

Les roues L4/R4 ont été fabriquées par Griffin Wheel Company et assemblées en 2013. L’essieu monté n’avait jamais été remis à neuf.

Les roues L3/R3 ont été fabriquées par Standard Steel et assemblées en 2008. L’essieu monté a été remis à neuf pour la dernière fois en avril 2011 chez Greenbrier Rail Services à Elizabethtown (Kentucky, États-Unis), auquel moment il a également fait l’objet d’inspections par ultrasons.

Le CP a fourni des données provenant des détecteurs de défauts de roue (DDR)^{Note de bas de page 31} pour ces roues; un examen des données a permis de constater qu’aucune roue du wagon CNPX 3373 n’avait subi récemment de charge d’impact élevée, ce qui indique que les roues n’avaient pas de fibre^{Note de bas de page 32} ou d’écaille^{Note de bas de page 33} préexistante.

La veille de l’événement à l’étude, le train avait emprunté les subdivisions Shuswap et Thompson du CP, en route vers Boston Bar. Le wagon CNPX 3373 n’avait déclenché aucune alarme de température de roue lors de son passage sur ces subdivisions.

1.7.2 Roue R4

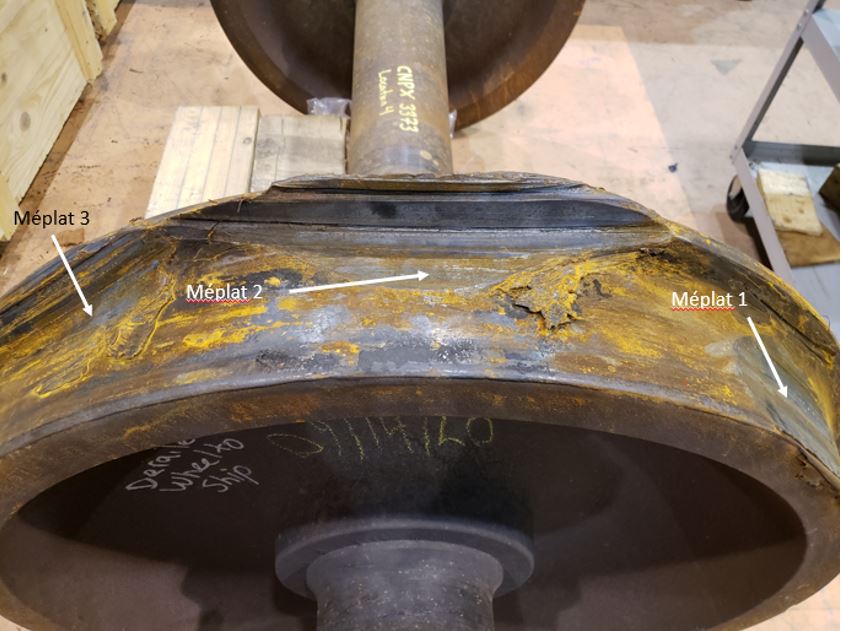

Les dommages suivants ont été constatés sur la roue R4 (figure 14) :

• La présence de 3 méplats, dont la taille variait de 8 à 14 pouces.
• La présence d’abrasion sur 2 des 3 méplats avait réduit l’épaisseur du boudin de roue à moins de 1 pouce à l’endroit le plus mince.
• La présence de matériau déplacé sur le bord de fuite des méplats.
• La présence de traces de bleuissage, masquées par la rouille.

Les dommages subis par la roue R4 correspondaient à un essieu monté qui ne tourne pas et qui dérape sur le dessus du rail sur une certaine distance.

1.7.3 Roue L4

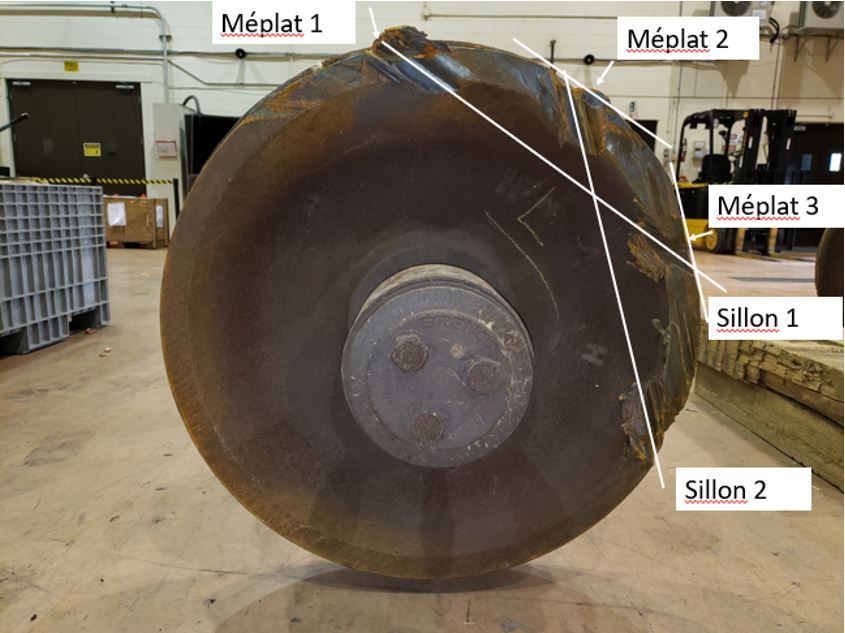

Les dommages suivants ont été constatés sur la roue L4 (figure 15) :

• La présence de 3 méplats, dont la taille variait de 8 à 14 pouces.
• La roue avait subi 2 impacts secondaires :
  • Le premier impact avait créé une bosselure dans la table de roulement qui mesurait environ 1 pouce de profondeur et 10 pouces de longueur; elle avait fait disparaître 1 des méplats.
  • Le deuxième impact avait créé une bosselure dans la table de roulement qui mesurait environ 0,5 pouce de profondeur et 2,25 pouces de longueur.
• La présence de 2 sillons dans la jante extérieure.
• Le boudin était usé aux endroits où se trouvaient le méplat 2 et le méplat 3.
• La table de roulement présentait une accumulation de matériau.

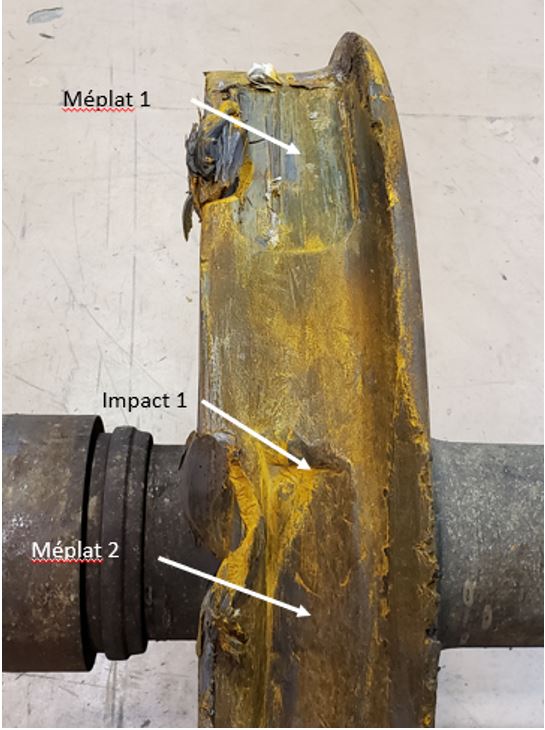

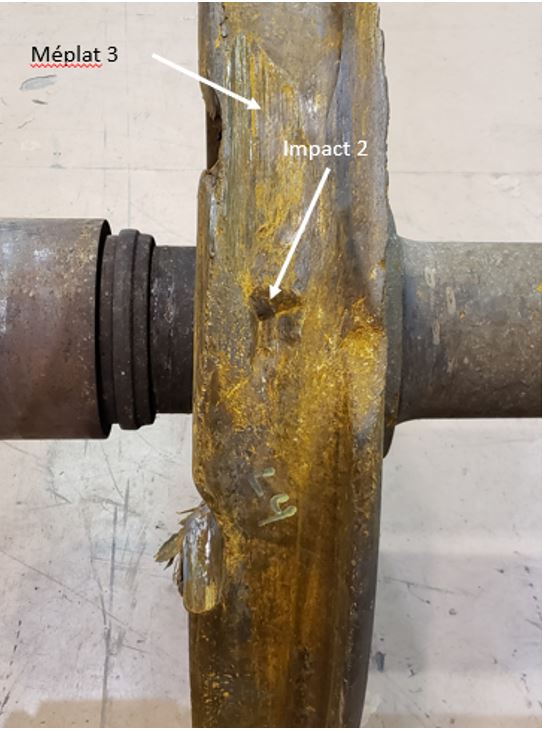

Les figures 16 et 17 présentent un gros plan des méplats et des points d’impact.

Les méplats sur la roue L4 correspondaient à un essieu monté qui arrête de tourner, puis qui dérape sur le dessus du rail sur une certaine distance. Les 2 sillons correspondaient à une roue qui tombe graduellement dans l’écartement et qui frotte contre le champignon du rail alors que l’essieu monté ne tourne pas. La figure 18 montre un gros plan du 2^e sillon.

1.7.4 Roue R3

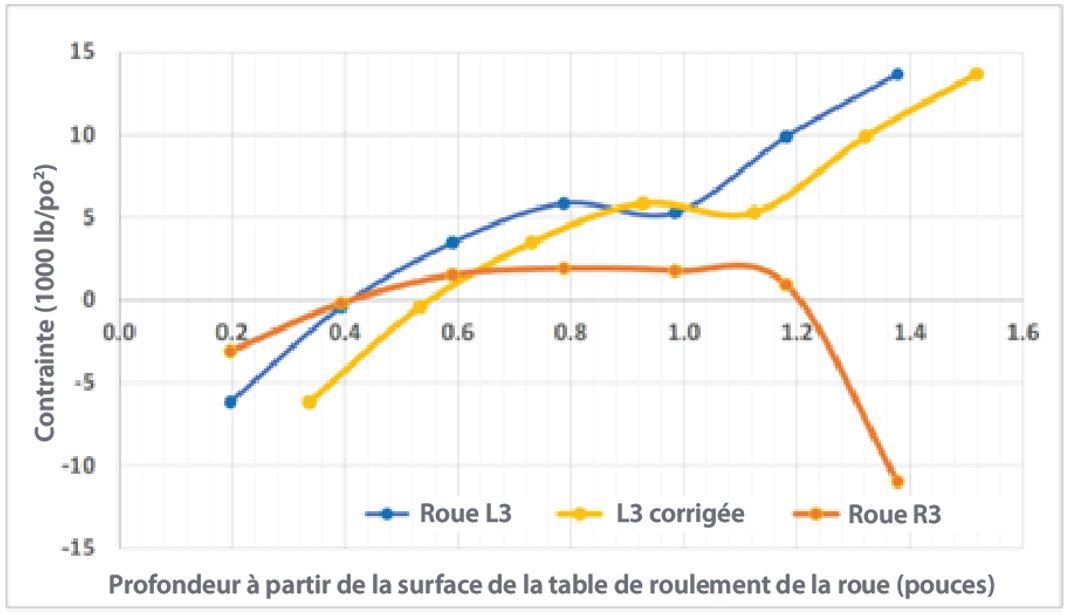

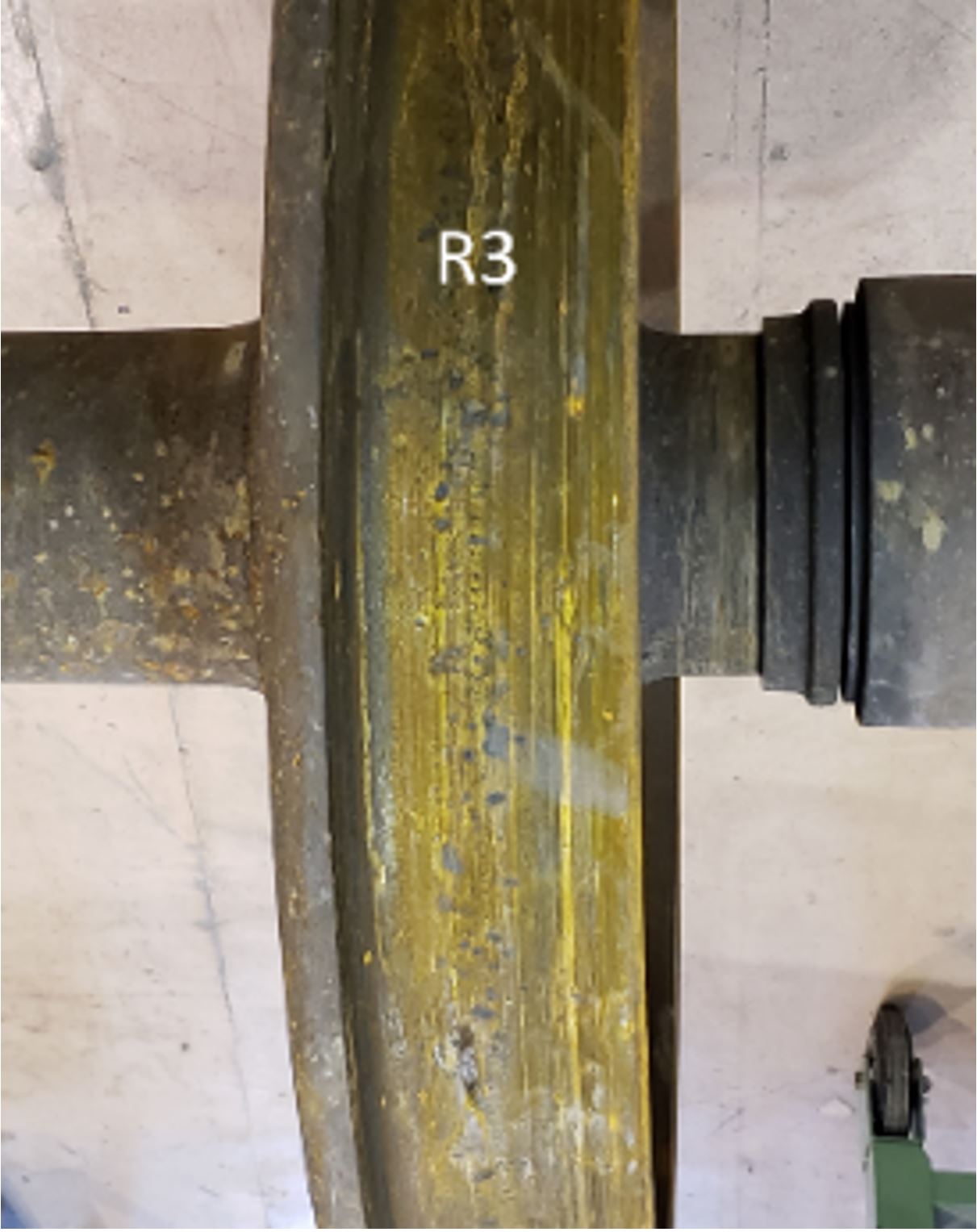

La roue R3 présentait des bosselures de taille variable sur toute sa circonférence, mais qui étaient concentrées sur la partie de la table de roulement qui entre en contact avec le champignon du rail (figure 19). Ces bosselures étaient compatibles avec le fait que la roue était entrée en contact avec des débris de la roue R4.

1.7.5 Roue L3

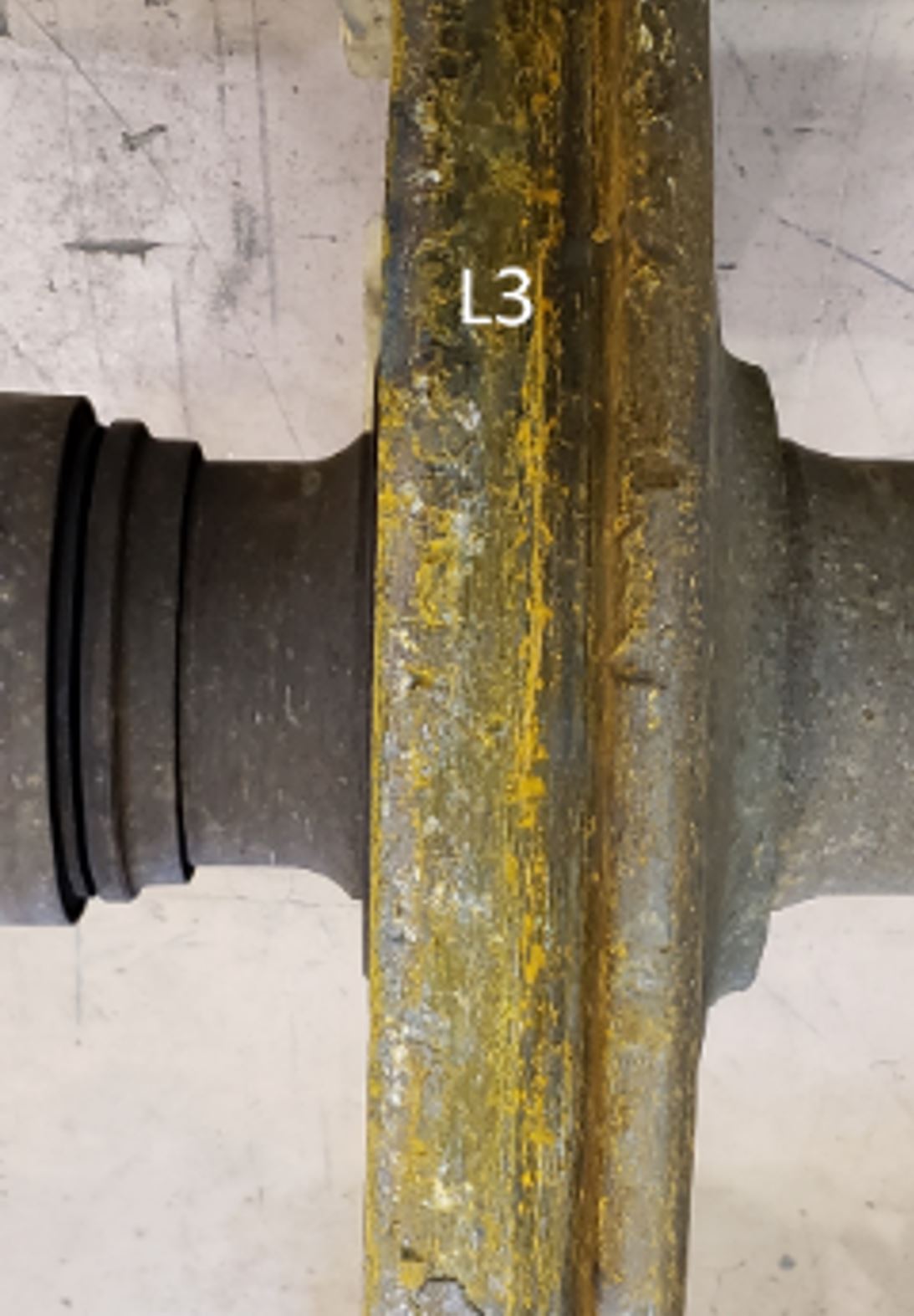

Les dommages suivants ont été constatés sur la roue L3 (figure 20) :

• La roue avait perdu environ 1,75 pouce de largeur sur la face extérieure de sa jante.
• La face de la jante était meulée de façon uniforme.
• Le profil de la jante extérieure correspondait à un contact continu avec le côté intérieur du champignon de rail pendant la rotation.
• La table de roulement présentait une accumulation de matériau, ce qui correspondait au matériau déplacé de la jante extérieure en conséquence de l’usure constatée.
• Le matériau accumulé sur la roue était aplati, ce qui correspondait à un roulement de la roue sur le patin du rail plutôt que sur le champignon du rail.
• La présence de bosselures dans le boudin, ce qui correspondait à une roue qui a roulé sur des crampons de rail.

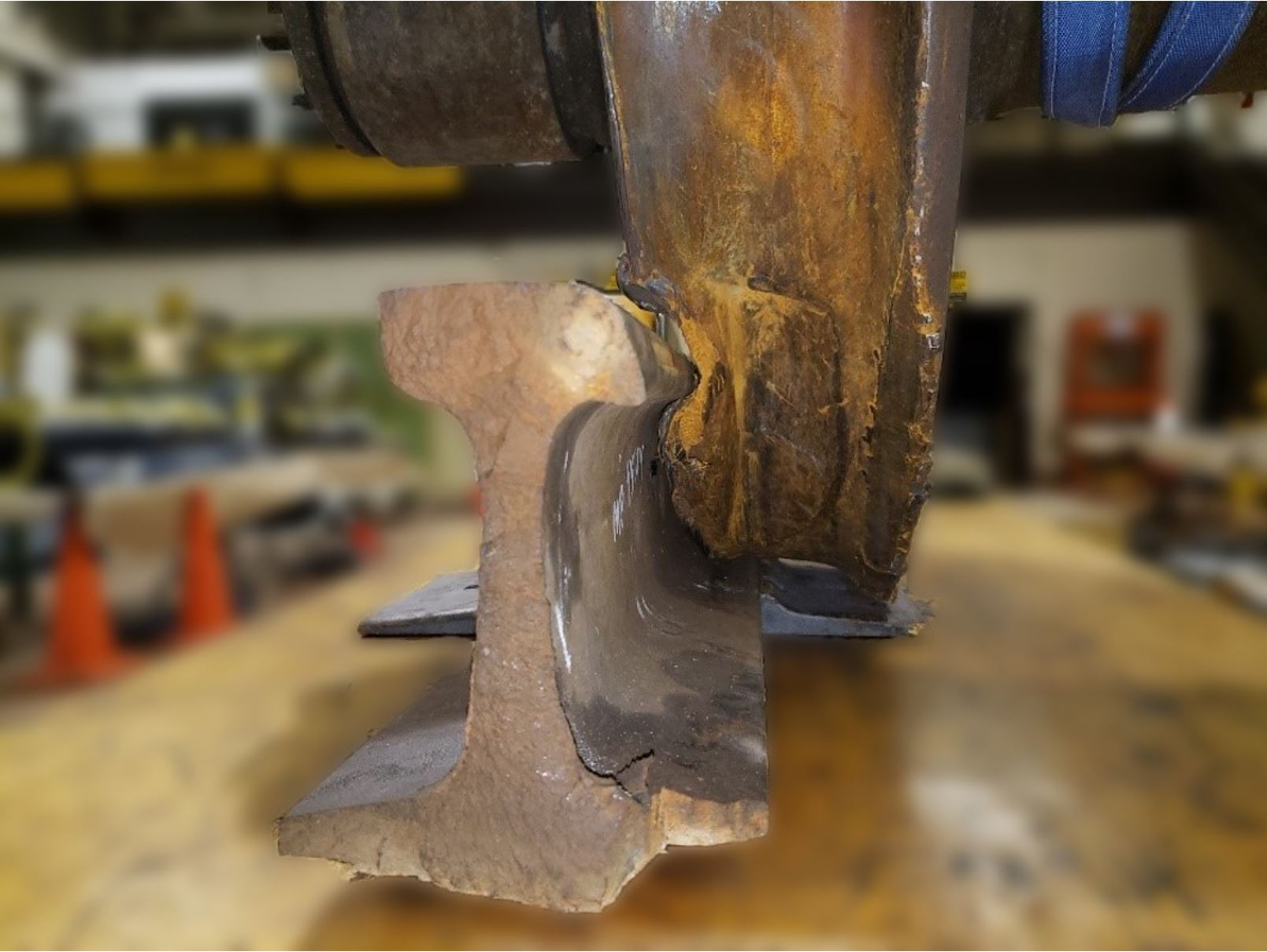

Ces dommages indiquent que la roue est tombée dans l’écartement.

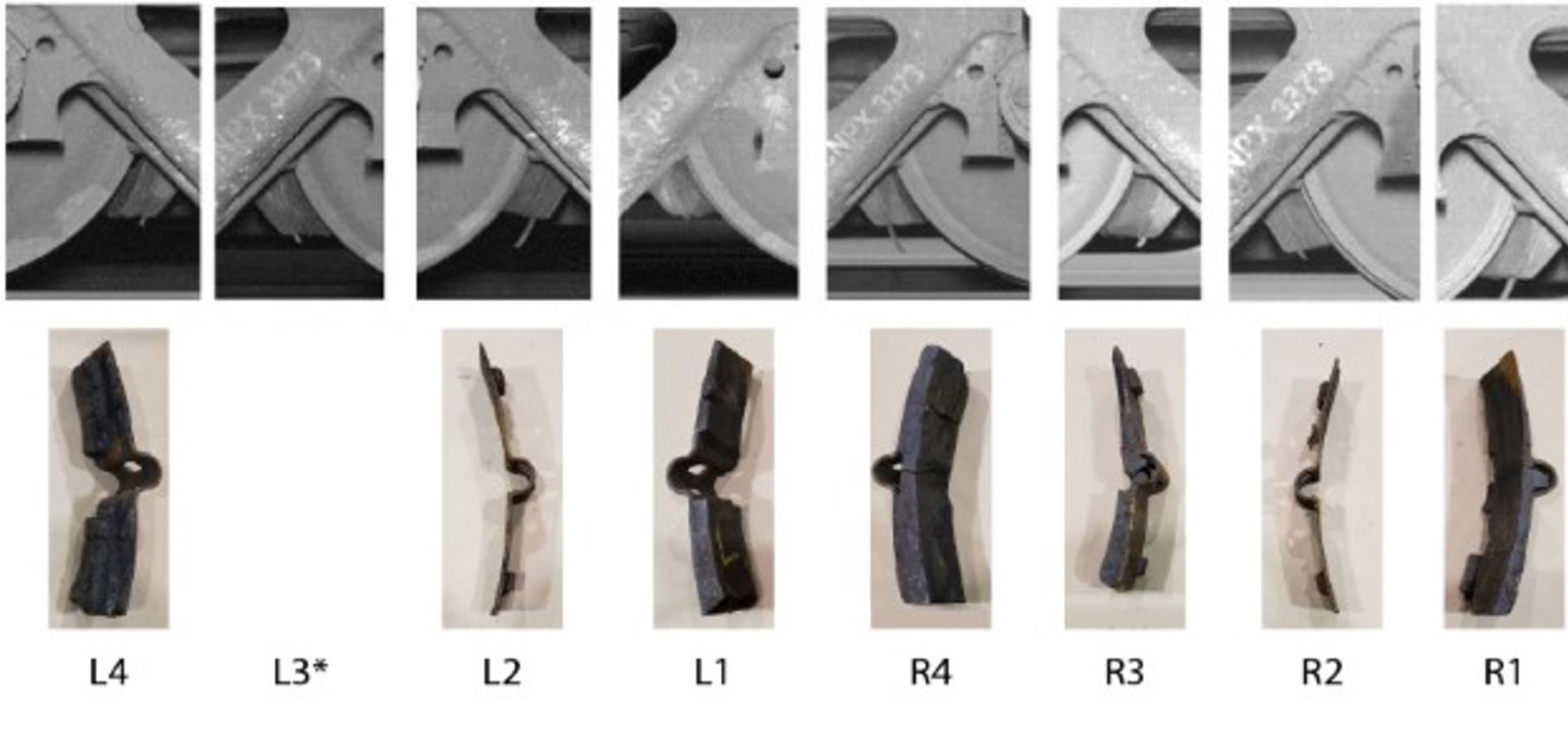

1.8 Usure des semelles de frein du wagon CNPX 3373

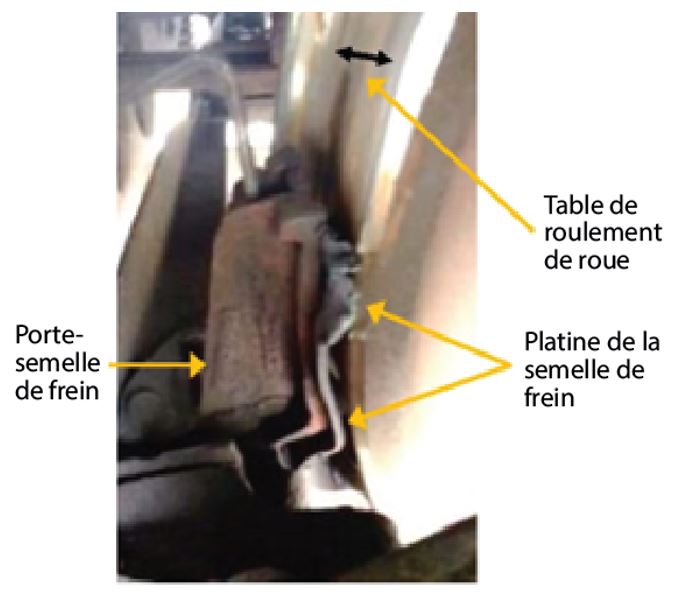

Le 11 septembre 2020, le wagon CNPX 3373 avait circulé sur la subdivision de Maple Creek du CP, où il a franchi un portail d’inspection des trains au point milliaire 85,6. Le système a pris des photos de l’état des semelles de frein, qui ont ensuite été comparées aux photos des semelles de frein prises après le déraillement (figure 21).

* La semelle de frein de la position L3 n’a pas été récupérée.

Comme le montre la figure, les semelles de frein étaient beaucoup plus usées au moment du déraillement, et ce, à un degré inhabituel pour seulement 4 jours de service. En moyenne, la durée de vie des semelles de frein des trains transportant de la potasse sur cet itinéraire est de 8 à 10 mois.

Même si le BST n’a pas pu récupérer la semelle de frein de la roue L3, les inspections mécaniques effectuées sur place après l’événement (effectuées indépendamment par le CN et le CP) ont permis de déterminer qu’il ne restait plus de matériau de frottement sur la semelle de frein de la roue L3 (figure 22) et que ces parties de la platine étaient en contact avec la surface de la table de roulement de la roue. Cette usure serait apparue à un moment donné après que le train aurait quitté Boston Bar.

Le laboratoire du BST a examiné les semelles de frein récupérées du wagon CNPX 3373 après le déraillement. Il a constaté que les semelles de frein des positions R1 et L1 présentaient une usure inégale de haut en bas. Les parties supérieures avaient été usées jusqu’à la platine, tandis que les parties inférieures étaient encore recouvertes de matériau de semelle de frein. Les semelles de frein des positions R2 et L2 étaient dénuées de matériau et les platines en métal présentaient du bleuissage. La semelle de frein à la position R3 avait encore du matériau, mais présentait un aspect glacé sur l’ensemble de sa surface. Les semelles de frein des positions R4 et L4 étaient les plus épaisses et présentaient un certain glaçage. L’aspect glacé des semelles indique qu’elles ont été exposées à des températures élevées en raison d’un contact prolongé avec la table de roulement des roues.

Les dossiers d’entretien indiquent également que 2 semelles de frein ont été remplacées le 13 janvier 2020; toutefois, la position des roues de ces semelles n’a pas été consignée dans les dossiers d’entretien puisqu’il n’y avait aucune obligation à cet égard. Il est possible que les semelles de frein des roues L4 et R4 soient celles qui ont été remplacées, ce qui pourrait expliquer la présence de matériau supplémentaire constaté sur ces semelles.

1.9 Conditions dans lesquelles les roues des wagons tombent dans l’écartement

Une roue de wagon peut tomber dans l’écartement sur une voie en courbe ou en alignement dans certaines circonstances, par exemple si l’écartement de la voie s’est élargi en raison d’une perte de résistance latérale ou si la largeur de la table de roulement d’une roue est réduite en raison d’une rupture de la jante extérieure.

Les exigences relatives à l’écartement de la voie sont indiquées dans le RSV, qui énonce que la largeur d’un écartement normal est de 56,5 pouces^{Note de bas de page 34}. L’écartement de la voie doit se situer dans les limites prescrites. Sur une voie de catégorie 4, comme dans le cas présent, un écartement qui dépasse de 1 pouce la valeur de l’écartement normal est considéré comme un défaut urgent qui nécessite une correction immédiate.

L’AAR établit les exigences en matière de conception des wagons de marchandises en Amérique du Nord. Selon les spécifications de l’AAR, la largeur standard d’un essieu monté en acier au carbone (comme les essieux montés du wagon CNPX 3373 dans l’événement à l’étude), mesurée dos à dos entre les roues du même essieu, est de 53 pouces^{Note de bas de page 35}; la largeur standard de la roue, y compris un boudin de 1 pouce, est de 5,7 pouces^{Note de bas de page 36}. La distance totale entre l’intérieur d’un boudin de roue et le bord extérieur de l’autre roue est de 59,7 pouces.

Sur une voie en alignement, un essieu monté en bon état ne tomberait dans l’écartement que si celui-ci était 3,2 pouces plus large que la valeur de l’écartement normal.

En l’absence d’un défaut de surécartement, une roue qui tombe dans l’écartement est une indication que la largeur de l’essieu monté était inférieure aux limites acceptables en raison d’une rupture de la jante de roue.

1.10 Conditions dans lesquelles un essieu monté de wagon arrête de tourner

Un essieu monté peut arrêter de tourner et déraper lorsque la force d’adhérence (la force verticale multipliée par l’adhérence au sommet du rail) est inférieure à l’effort décélérateur de freinage (l’effort à la semelle de frein multiplié par le coefficient de frottement des semelles de frein).

La force d’adhérence diminue si la force verticale est faible (par exemple, sur un wagon légèrement chargé ou vide ou sur un wagon chargé dans une situation de décharge dynamique de roue)^{Note de bas de page 37} ou si l’adhérence du rail est faible (par exemple, en présence d’un graissage excessif du rail ou d’humidité).

L’effort décélérateur de freinage n’est présent que lorsque les freins sont serrés (freins à air, freins à main ou une combinaison des deux) et, par conséquent, l’essieu monté d’un wagon peut se bloquer uniquement lorsque les freins sont serrés.

1.10.1 Blocage des roues de wagons vides dont les freins à main sont serrés

L’examen visuel des essieux montés récupérés effectué au laboratoire du BST a permis de déceler une accumulation de matériau sur la table de roulement de certaines roues. L’accumulation de matériau sur la table de roulement est le résultat du serrage des freins d’un wagon avec une force suffisamment élevée pour empêcher les roues de tourner librement pendant une période prolongée.

L’accumulation de matériau sur la table de roulement des roues est normalement associée aux wagons vides. Il existe des preuves documentées que le serrage des freins à main sur un wagon vide ou légèrement chargé peut entraîner la surchauffe des roues et l’accumulation de matériau sur la table de roulement en raison du glissement de la roue bloquée sur la surface de roulement du champignon de rail. Le National Transportation Safety Board (NTSB) des États-Unis a enquêté sur le déraillement d’un train de la CSX survenu le 2 août 2017 à Hyndman (Pennsylvanie, États-Unis). Dans cet accident, après que le train s’est immobilisé sur une pente descendante de 2 %, l’équipe a serré les freins à main sur 33 wagons, dont certains étaient vides. Alors que le train descendait une pente de 2 %, le bogie arrière du 35^e wagon (un wagon vide) a déraillé en négociant une courbe; 32 autres wagons ont déraillé 1,7 mille plus loin. Dans son rapport d’enquête, le NTSB a conclu que le serrage des freins à main sur les wagons vides situés vers l’avant du train a entraîné le blocage des roues de ces wagons, leur glissement, leur surchauffe et l’accumulation de matériau sur la table de roulement. Le NTSB a également conclu que l’accumulation de matériau sur la table de roulement de la roue du 35^e wagon a compromis la capacité du boudin de roue à maintenir les roues sur la voie pendant que le train négociait la courbe, ce qui a provoqué le déraillement^{Note de bas de page 38}.

1.10.2 Essais de traînée sur des wagons chargés de potasse dont les freins à main sont serrés

Pour déterminer s’il est possible qu’un essieu monté d’un wagon chargé, comme le wagon CNPX 3373 dans l’événement à l’étude, cesse de tourner librement lorsque les freins sont serrés, des essais de traînée ont été effectués à l’installation de Canpotex à Guernsey (Saskatchewan), le 22 juin 2021. À des fins d’essai, 3 wagons de potasse pleinement chargés (le wagon CNPX 3373 et 2 wagons-sœurs du même parc de wagons)^{Note de bas de page 39} ont été attelés l’un à l’autre et tirés par une locomotive. Les essais ne comprenaient aucun scénario théorique mettant en jeu des wagons dont le poids était réduit (c.-à-d. où la charge verticale était réduite), par exemple en raison d’un changement dynamique de la répartition de poids après qu’une roue tombe soudainement dans l’écartement.

Au total, 8 essais de traînée ont été effectués sur les 3 wagons pleinement chargés, au moyen de différentes combinaisons de serrage des freins à main et/ou des freins à air (annexe D).

Au cours de chaque essai, les essieux montés des 3 wagons ont tourné librement, alors que le frein à main et le frein à air étaient serrés, sans aucun signe de blocage, de blocage imminent des roues ou de glissement, que ce soit momentanément ou en continu. Ces résultats correspondent aux connaissances et à l’expérience communes au sein de l’industrie.

1.11 Examen et essais des freins du wagon CNPX 3373

Afin de déterminer si un état anormal des freins du wagon CNPX 3373 a pu contribuer au déraillement, le système de freins à air et le frein à main du wagon CNPX 3373 ont fait l’objet d’une série d’essais et d’examens, y compris un essai des freins à air de wagon individuel, un essai de l’effort à la semelle de frein, une vérification du bon fonctionnement de la timonerie et du régleur de semelle de frein, ainsi qu’un examen du frein à main (annexe E).

Les résultats de ces essais ont permis de tirer les conclusions suivantes :

• Le frein à air du wagon était conforme à la norme S-486 de l’AAR^{Note de bas de page 40}.
• Les forces de freinage étaient réparties normalement sur les roues du wagon, ce qui indique qu’il n’y a pas eu de serrage excessif des freins à l’une ou l’autre des positions des roues.
• Le frein à main était en bon état de fonctionnement.
• Il n’y avait aucun problème structurel, mécanique ou de rendement qui aurait pu nuire au bon fonctionnement prévu du frein à main ou du système de freins à air du wagon.

1.12 Conditions de fatigue sur les roues des wagons

Les roues des wagons utilisés pour le transport de marchandises en vrac sur de longues distances, comme le transport de potasse, effectuent des dizaines de millions de tours et subissent des cycles de freinage répétés, souvent sous une lourde charge par essieu, pendant que le wagon est en mouvement. Ces conditions soumettent les roues à diverses contraintes, telles que les contraintes de contact de roulement entre les roues et les rails, ainsi que les contraintes thermiques attribuables à la chaleur dégagée pendant le freinage. Au fil du temps, l’exposition répétée à ces contraintes vient réduire la limite d’élasticité de l’acier et peut faire en sorte que les roues développent diverses formes de fatigue.

1.12.1 Fissuration en surface

Lorsque l’acier atteint sa limite de ductilité, des microfissures, telles que des fissures de fatigue par contact de roulement ou des fissures thermiques, peuvent se former à la surface de la table de roulement.

Ces fissures se développent sur une longue période et n’apparaissent généralement qu’à la fin de la durée de vie d’une roue. Les roues sont souvent remplacées avant que les fissures ne se développent en surface ou ne deviennent un problème. Toutefois, si de telles fissures se développent, l’exposition à des contraintes cycliques dans des conditions d’exploitation normale des trains aggravera la situation. Si une roue présentant des fissures en surface est exposée à des contraintes thermiques excessives attribuables à une situation anormale, telle qu’un frein coincé ou un frein à main demeuré serré par inadvertance, les fissures peuvent se propager à un rythme accéléré^{Note de bas de page 41}.

Des fissures thermiques peuvent également se développer si le matériau de frottement de la semelle de frein est complètement usé, de sorte que la platine en acier entre en contact avec la surface de roulement de la table de roulement de la roue et l’abrase, ce que l’on appelle un porte-semelle de frein brûlé. La règle 41 du Field Manual of Interchange Rules de l’AAR stipule, en partie, ce qui suit [traduction] :

Les fissures thermiques sont parfois associées à des semelles de frein en surplomb, au bleuissage de la table de roulement ou à des porte-semelles de frein brûlées, mais elles peuvent se former sans qu’aucune de ces autres conditions ne soit présente^{Note de bas de page 42}.

Bien que les fissures en surface puissent être causées par des mécanismes différents, elles se propagent de manière similaire, c.-à-d. transversalement jusqu’à la table de roulement de la roue.

Les surfaces des roues sont inspectées visuellement en y recherchant des fissures pendant les inspections d’entretien de sécurité; bien que des fissures de 0,10 à 0,25 pouce puissent être constatées, elles peuvent aussi très facilement passer inaperçues. Voilà pourquoi ce type de dommage peut ne pas être remarqué pendant une longue période.

1.12.2 Fissuration sous la surface

Les roues de catégorie C subissent un traitement thermique et une trempe de la jante pendant leur fabrication, ce qui leur confère une zone relativement petite de contraintes résiduelles axiales de compression bénéfiques à la surface de la table de roulement et immédiatement en dessous.

Au fil du temps, sous l’effet des contraintes cycliques répétées subies pendant l’exploitation, les contraintes de compression augmentent progressivement, ce qui entraîne l’apparition d’une zone de contrepoids de contraintes résiduelles axiales de traction plus profondément sous la surface de la table de roulement. Des fissures peuvent se développer sous la surface dans cette zone, rendant la roue sujette à une rupture. La zone maximale de contraintes résiduelles axiales de traction se forme généralement entre 0,5 et 1,0 pouce sous la surface de la table de roulement ^{Note de bas de page 43} . Selon certaines études, des cycles de freinage répétés semblent rapprocher la zone de contraintes résiduelles axiales de traction de la surface de la table de roulement, à environ 0,3 à 0,4 pouce ^{Note de bas de page 44}.

Des fissures peuvent également se développer sous la surface de la table de roulement de la roue en raison de défauts de fabrication. Par exemple, de très petites inclusions ou déformations internes dans l’acier au moment de la fabrication peuvent croître avec un kilométrage de service prolongé et finir par se fissurer.

1.12.3 Rupture par fissuration verticale de la jante

Les ruptures par fissuration verticale de la jante sont généralement liées à des conditions de fatigue des roues attribuables à l’usure en service. L’un des 2 éléments suivants est généralement présent dans une roue lorsqu’une rupture par fissuration verticale de la jante se produit : des fissures à la surface de la table de roulement (telles que des fissures de fatigue par contact de roulement, des fissures thermiques, des fibres ou des écailles) ou des fissures sous la surface (attribuables à des inclusions ou des déformations préexistantes dans l’acier). Une rupture par fissuration verticale de la jante se produit lorsque les fissures (en surface ou sous la surface) se propagent dans la zone de contraintes résiduelles axiales de traction, entraînant le détachement d’une section de la jante extérieure la roue.

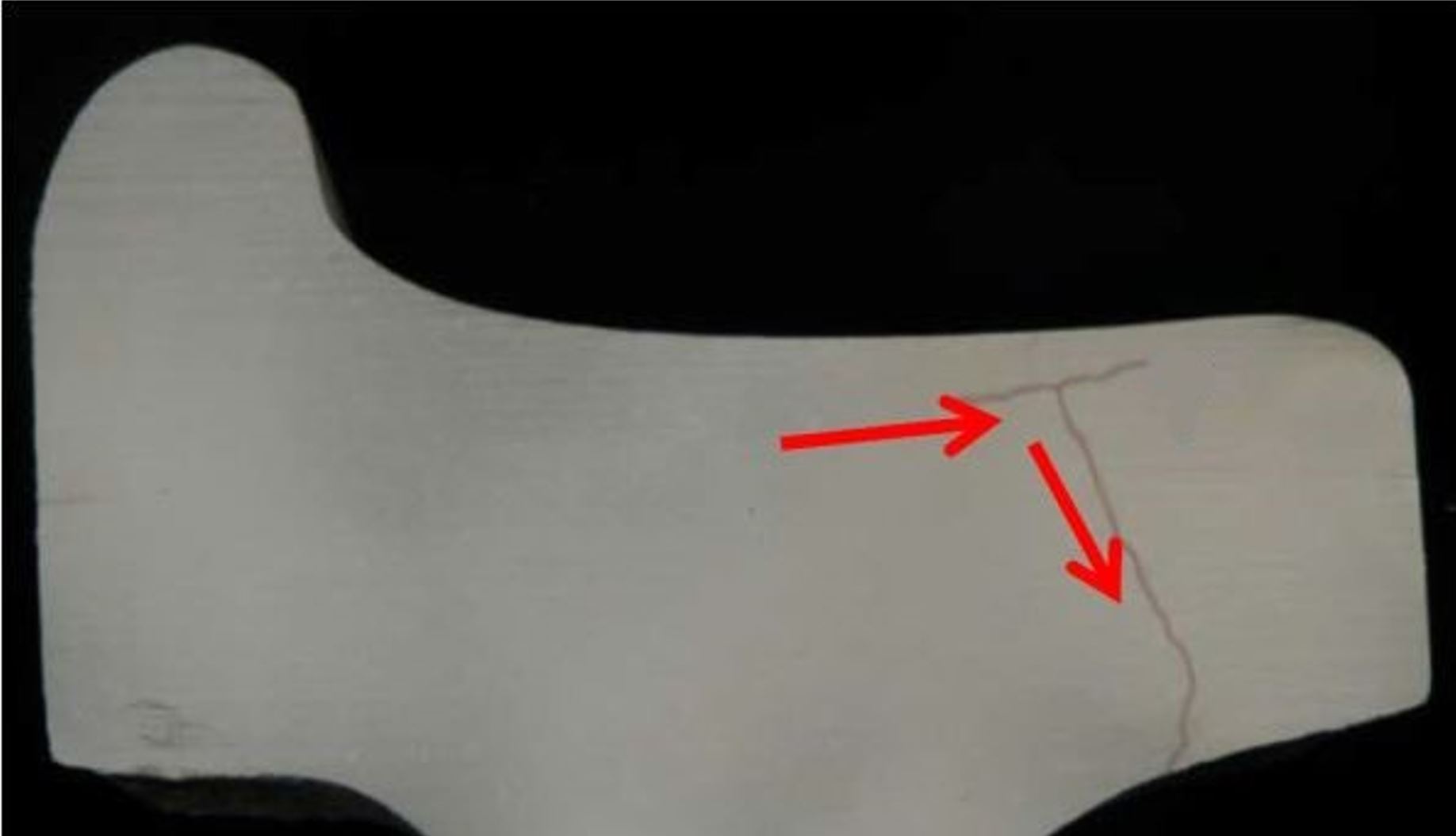

La figure 23 montre une coupe transversale d’une roue présentant un délaminage de surface; dans ce cas, il s’agit d’une fissure horizontale sous la surface qui s’est propagée horizontalement puis verticalement, ce qui est typique des roues présentant une rupture par fissuration verticale de la jante.

Les roues présentant une rupture par fissuration verticale de la jante sont généralement en service depuis 10 ans. Ces roues qui ont une rupture par fissuration verticale de la jante ont un schéma de contraintes résiduelles qui est presque identique à celui d’une roue usée en service (figure 24)^{Note de bas de page 45}.

Les chercheurs continuent d’étudier les ruptures par fissuration verticale de la jante. Un document présenté à la conférence ferroviaire conjointe (Joint Rail Conference) de 2012 indiquait ce qui suit [traduction] :

[…] Des données empiriques indiquent que les ruptures de roues par fissuration verticale de la jante se sont multipliées au cours des dernières années en raison de l’augmentation de la charge par essieu. Les compagnies de chemin de fer, les fabricants de roues et d’autres organisations ont consacré beaucoup d’efforts à établir la ou les causes profondes de ces ruptures. D’après les observations […], les fissurations verticales de la jante commencent presque exclusivement aux endroits où la table de roulement est endommagée, puis se propagent sous celle-ci pendant un certain temps avant qu’une grande section circonférentielle de la roue ne se détache. Tant les roues moulées que forgées ont subi des fissurations verticales de la jante en service, et plusieurs modèles de roues ont présenté de telles fissurations. En général, c’est la face avant de la jante qui se détache, bien que l’on ait constaté quelques cas de rupture où la face arrière de la jante et le boudin se sont détachés de la roue. Les fissurations verticales de la jante ne donnent pas toujours lieu à un déraillement, mais elles peuvent certainement en être la cause puisque la largeur de la jante a été réduite par la rupture^{Note de bas de page 46}.

Les ruptures de roues par fissuration verticale de la jante se produisent généralement entre 1 et 2,75 pouces de la face avant de la jante, et la fissure peut s’étendre sur une longueur allant de 6 pouces à la totalité de la circonférence de la roue^{Note de bas de page 47}.

Depuis 2002, 7 événements mettant en cause des ruptures de roues par fissuration verticale de la jante ont été signalés au BST, dont 5 ont donné lieu à des rapports d’enquête du BST^{Note de bas de page 48}.

Plusieurs roues où se produit une rupture par fissuration verticale de la jante peuvent aussi présenter des dommages physiques près du bord de la table de roulement, du côté extérieur de la roue. Les DDR ne font pas un balayage complet de cette partie de la roue, car ils sont habituellement installés sur une voie en alignement et ils mesurent les impacts de roues vers le centre (tapeline) de la table de roulement. Par conséquent, les conditions naissantes de fissuration verticale de la jante ne sont pas détectées.

Il n’est pas toujours possible de confirmer après un événement qu’une roue rompue ou un déraillement est spécifiquement attribuable à une fissuration verticale de la jante. La plupart du temps, la jante rompue ou la surface de la table de roulement (ou les deux) subit d’importants dommages lorsque la roue rompue déraille, ce qui a pour effet de détruire toute preuve de la présence de vides sous la surface, d’inclusions ou du développement de contraintes résiduelles axiales de traction dans la zone de rupture.

1.13 Conditions de fatigue sur la roue L3

Étant donné que la roue L3 s’est rompue dans l’événement à l’étude (elle avait perdu environ 1,75 pouce de largeur à partir de la face extérieure de la jante), l’enquête s’est penchée davantage sur son historique de service, cherchant à savoir si elle avait montré des signes de fatigue avant le déraillement.

1.13.1 Historique de service

Le wagon CNPX 3373 avait une capacité de charge brute sur rail de 286 000 livres et une capacité de chargement de 226 900 livres. Le wagon était utilisé pour le transport de potasse, et ses roues étaient régulièrement soumises à de lourdes charges par essieu.

Pendant toute sa durée de vie, la roue L3 de ce wagon était utilisée tous les 7 à 10 jours pour le service de train chargé sur les subdivisions de Laggan et de Mountain du CP, où elle était soumise à des cycles de freinage prolongés d’environ 60 minutes dans des pentes descendantes abruptes à des vitesses relativement faibles (20 mi/h ou moins). Au moment du déraillement, la roue L3 était en service continu depuis 11 ans, soit plus du double de la durée de vie typique des roues utilisées pour le transport de potasse dans ces conditions.

1.13.2 Fissuration en surface et sous la surface

Les examens effectués après l’événement par le laboratoire du BST n’ont pas révélé la présence de fissures de fatigue par contact de roulement ou de fissures thermiques sur la roue L3. La roue a subi des dommages considérables lors du déraillement; elle a aussi développé des conditions de rouille en surface avant d’arriver au laboratoire du BST. Il est possible que les preuves de la présence de fissures en surface, s’il y en avait, aient été effacées.

L’essieu monté L3/R3 a été envoyé à des installations tierces pour y être inspecté plus en détail afin de vérifier la présence d’inclusions ou de déformations dans l’acier qui auraient pu mener à une rupture par fissuration verticale de la jante. Des enquêteurs du BST étaient présents pour superviser les inspections.

1.13.2.1 Inspections réalisées par Progress Rail

Le BST a retenu les services de Progress Rail pour effectuer des inspections par ultrasons sur les roues L3 et R3. Les inspections, réalisées le 9 avril 2021, n’ont pas permis de déceler de défauts internes, d’inclusions ou de fissures dans les roues qui étaient supérieurs aux limites critiques pour des roues reprofilées.

1.13.2.2 Inspections réalisées par le Centre d’essais techniques de la qualité

Le BST a retenu les services du Centre d’essais techniques de la qualité pour effectuer des inspections par ultrasons supplémentaires, ainsi qu’un contrôle magnétoscopique, sur la roue L3. Les inspections, réalisées le 2 novembre 2021, n’ont pas permis de déceler de défauts internes, d’inclusions ou de fissures dans la roue.

1.13.2.3 Inspections réalisées par Team Industrial

Le BST a retenu les services de Team Industrial pour effectuer des inspections par rayons X (radiographie assistée par ordinateur et radiographie classique) de la roue L3. Les inspections, réalisées les 15 et 16 décembre 2021, n’ont pas permis de déceler de défauts internes, d’inclusions ou de fissures dans la roue.

1.13.2.4 Mesure des contraintes résiduelles axiales

Pour déterminer les contraintes résiduelles axiales dans les roues L3 et R3, un échantillon radial de chaque roue (figure 25) a été sectionné au laboratoire du BST (les sections de la jante ont été séparées des sections de la toile) et envoyé à la McMaster Analytical X-Ray Diffraction Facility (MAX) pour une analyse par diffraction des rayons X.

Il convient de noter que les surfaces de la table de roulement des roues R3 et L3 avaient déjà fait l’objet d’un dressage^{Note de bas de page 49} afin de nettoyer toute accumulation sur la table de roulement et de préparer les surfaces pour les inspections par ultrasons après le déraillement. Par rapport à la roue R3, la table de roulement de la roue L3 avait dû faire l’objet de plus de dressage en raison de l’importance des dommages causés par les éraflures et de l’accumulation de matériau. Pour permettre l’inspection par ultrasons, environ 0,14 pouce de la surface de la table de roulement de la roue L3 avait été enlevé.

Le laboratoire MAX a effectué des examens de profilage des contraintes sur les échantillons radiaux des roues L3 et R3.

Pour le profilage des contraintes, plusieurs mesures sont prises le long d’une ligne d’une section transversale. Dans cet événement, la ligne de mesure pour la roue L3 avait été tracée à environ 0,4 pouce du bord extérieur; pour la roue R3, elle avait été tracée à environ 2 pouces de la face extérieure de la jante. L’emplacement de la ligne marquée sur la section L3 serait à peu près égal à celui de la ligne marquée sur R3 si la jante de la roue L3 était restée entièrement intacte.

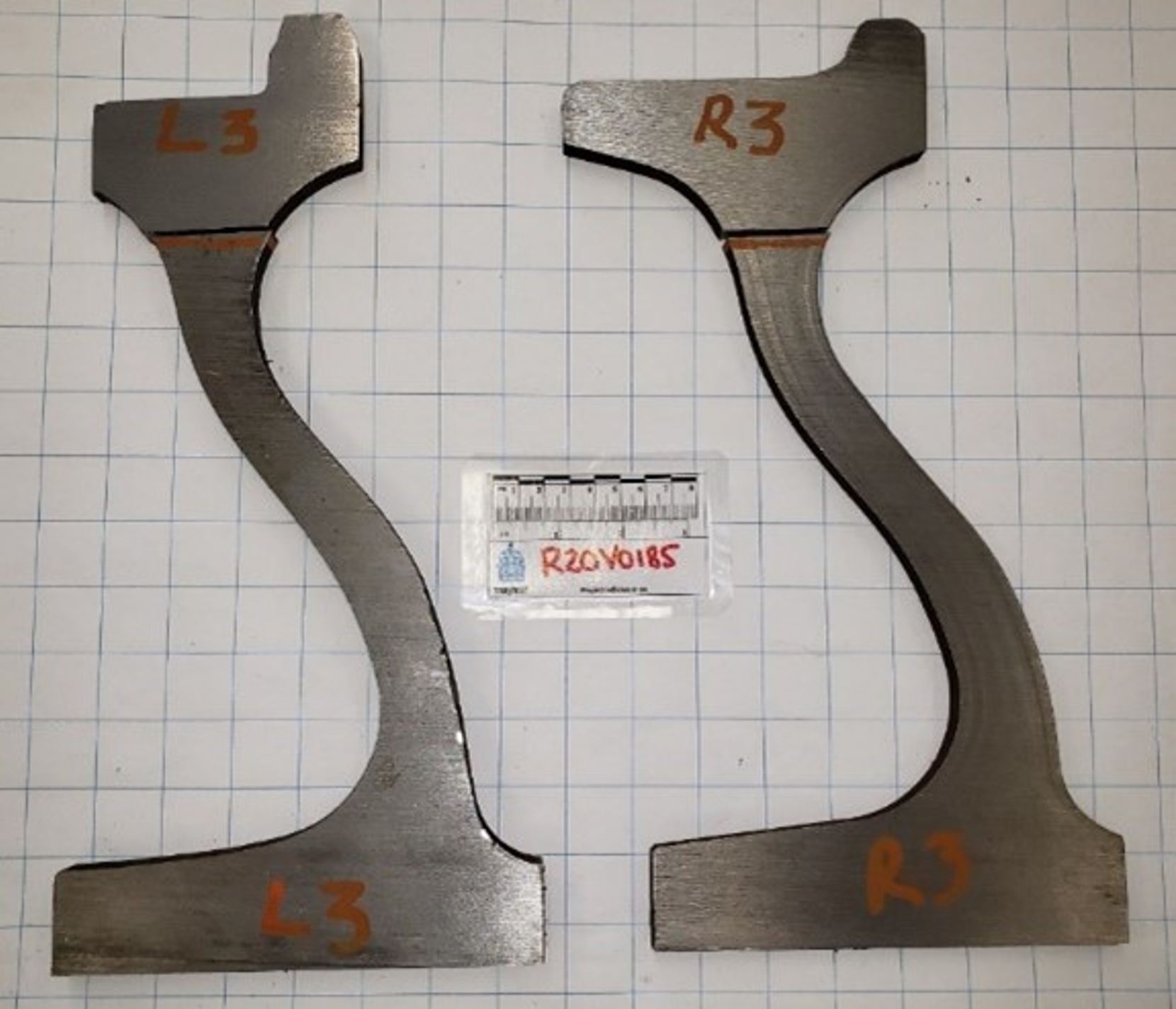

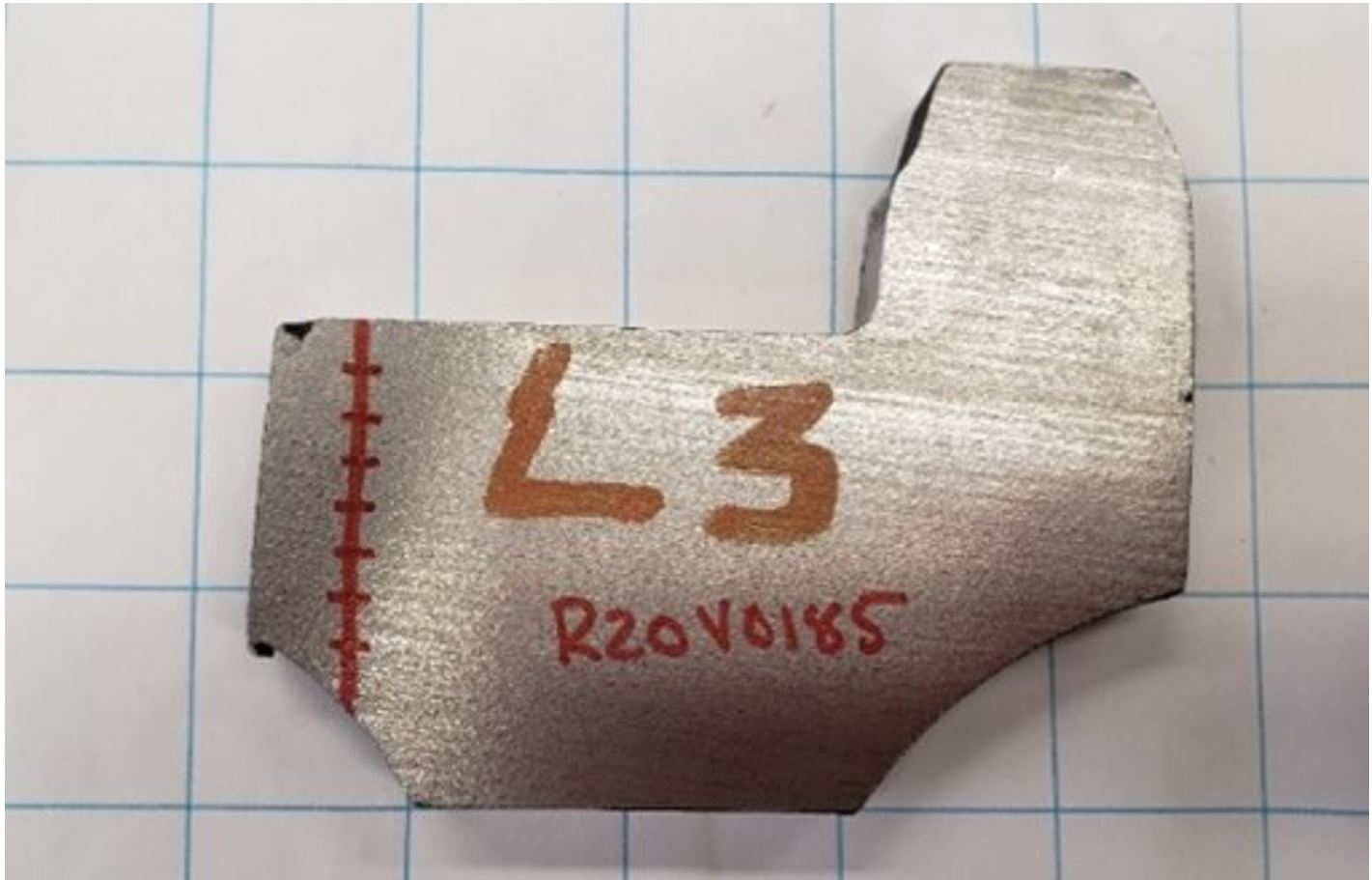

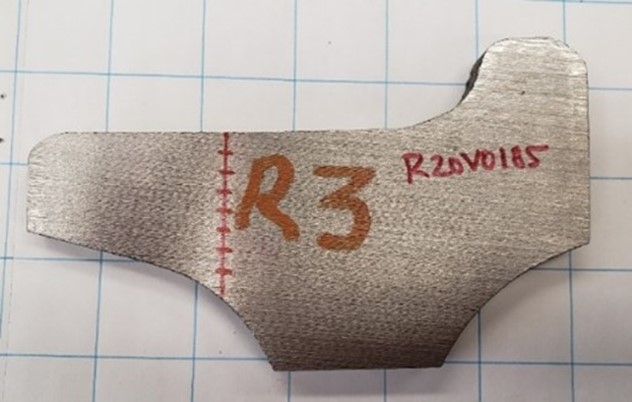

Sept points de mesure ont été marqués le long de ces lignes (figures 26 et 27), à égale distance perpendiculairement à la surface de roulement restante de la table de roulement. La distance entre les mesures était d’environ 0,2 pouce, la première mesure se situant à 0,2 pouce sous la surface usée et usinée (ayant fait l’objet d’un dressage) de la table de roulement. Étant donné qu’environ 0,14 pouce de la surface de la table de roulement de la roue L3 avait été enlevé, une mesure de 0,2 pouce à partir de la surface de la section L3 correspondrait à une profondeur de 0,34 pouce par rapport à ce qui aurait été autrement la surface d’origine de la table de roulement.

Les valeurs mesurées des contraintes résiduelles axiales sont présentées dans le tableau 3, ainsi que dans le graphique de la figure 28.

* Les valeurs négatives indiquent des contraintes de compression, et les valeurs positives, des contraintes de traction.

* La ligne intitulée « L3 corrigée » correspond aux valeurs L3 décalées de 0,14 pouce pour tenir compte de la surface de la table de roulement qui a été enlevée et pour corriger les mesures par rapport à la surface virtuelle de la table de roulement; elle est donc plus représentative des emplacements des contraintes résiduelles axiales par rapport à la surface d’origine de la table de roulement.

Les données montrent que les contraintes résiduelles axiales ont eu un effet de compression – jusqu’à une profondeur d’environ 0,4 pouce de la surface de la table de roulement pour R3 et d’environ 0,53 pouce pour L3 – avant d’avoir un effet de traction sous cette profondeur. La roue R3 est revenue à des contraintes résiduelles axiales de compression sous une profondeur d’environ 1,2 pouce. Les contraintes résiduelles axiales de traction maximales enregistrées étaient d’environ 13 500 lb/po² pour L3 et d’environ 2000 lb/po² pour R3.

Il convient de noter que d’autres conditions de chargement des roues, telles que la flexion et les effets thermiques, pourraient réduire les contraintes résiduelles axiales de compression dans la zone de la table de roulement de la roue. Les valeurs des contraintes résiduelles axiales peuvent également varier sur la circonférence de la roue, et leur ampleur pourrait être différente selon l’endroit où la section de la roue est prélevée pour une analyse par diffraction des rayons X.

1.14 Intervention de nettoyage et assainissement de l’environnement

Après le déraillement, 5 049 350 kg de la potasse déversée ont été envoyés dans un site d’enfouissement, 1 357 920 kg ont été récupérés et transformés ou compostés^{Note de bas de page 50}, et environ 275 000 kg ont été récupérés.

1.14.1 Assainissement des lieux

Les mesures correctives suivantes ont été prises aux lieux de déraillement et de rassemblement :

• La potasse, le matériel roulant déraillé et les composants de la voie ont été retirés.
• Le sol a été nivelé et scarifié pour atténuer son compactage.
• Un perré a été installé en amont et en aval du pont ferroviaire pour rétablir la protection des berges.
• Les zones ont été ensemencées et recouvertes de tapis biodégradables anti-érosion.
• Des espèces de plantes ligneuses indigènes ont été plantées.
• Des barrières contre les sédiments ont été installées le long de la partie supérieure des berges du ruisseau.

De plus, le chenal a été réaligné à l’aide d’une berme d’une longueur d’environ 50 m afin d’éloigner les écoulements de la potasse déversée.

La réhabilitation du terrain en aval du ruisseau a consisté à enlever les débris résiduels, lesquels étaient peu nombreux.

Le toxicologue du programme des urgences environnementales du ministère a indiqué que le processus de rétablissement environnemental des lieux est toujours en cours.

1.14.2 Répercussions sur les cours d’eau

Pêches et Océans Canada a signalé qu’environ 500 kg de potasse se sont déversés sous la laisse de hautes eaux du ruisseau Hunter ^{Note de bas de page 51}.

Pêches et Océans Canada a en outre indiqué ce qui suit :

• Les réparations du pont ferroviaire devaient entraîner des répercussions minimales sur l’habitat aquatique, compte tenu du fait que les lieux avaient été isolés et qu’un havre pour la récupération des poissons avait été mis en place avant le début des travaux.
• Les fonctions de la zone riveraine (stabilité des berges, apports d’éléments nutritifs, filtration de l’eau de surface, ombrage) sont demeurées en grande partie intactes tant pour le fleuve Fraser que pour le ruisseau Hunter, et les pressions résiduelles ne devraient pas persister au-delà de 1 an.
• Le déraillement a perturbé la circulation des poissons et la qualité de l’eau.
• Une surveillance environnementale continue des lieux a permis de constater un retour des poissons dans le cours d’eau.
• L’échantillonnage de la qualité de l’eau de surface et des sédiments a indiqué un retour aux conditions de référence en amont et en aval du lieu de l’événement.
• Il est peu probable que les réparations aient eu une incidence sur les espèces en péril compte tenu de la petite superficie concernée, de la courte durée des travaux de réparation et du fait que d’autres habitats convenant à ces espèces se trouvaient à proximité.
• Il n’y a eu aucune infraction à la Loi sur les pêches ou à la Loi sur les espèces en péril du Canada.

Immédiatement après le déraillement, le CN a commencé à procéder à des analyses de l’eau. Les résultats des analyses ont montré que, 4 heures après le déraillement, la qualité de l’eau n’avait pas été altérée. Les analyses se sont poursuivies jusqu’en décembre 2020, et les résultats semblent indiquer que le déraillement n’a eu aucune incidence sur la qualité de l’eau du ruisseau Hunter ou du fleuve Fraser.

1.15 Rapports de laboratoire du BST

Le BST a réalisé les rapports de laboratoire suivants dans le cadre de la présente enquête :

• LP142/2020 – Wheelset and rail fracture examination [Examen des essieux montés et des ruptures du rail]
• LP041/2023 – Metallurgical examination of railway wheels [Examen métallurgique des roues de train]

2.0 Analyse

Rien n’indique que des problèmes de conduite du train ont contribué à l’événement à l’étude.

Le wagon CNPX 3373, soit le 65^e wagon du train, a été le premier à dérailler. Des températures élevées ont été enregistrées pour les roues de ce wagon tout au long du voyage. L’inspection de ce wagon après l’événement s’est concentrée sur les 2 essieux montés sur lesquels d’importants dommages aux roues (L3/R3 et L4/R4) ont été constatés. L’essieu monté L4/R4 était en tête dans le sens de la marche et se trouvait immédiatement devant l’essieu monté L3/R3. L’inspection a indiqué que la roue L3 est tombée dans l’écartement et que l’essieu monté L4/R4 a cessé de tourner librement, a dérapé sur une certaine distance, puis a tourné partiellement à 2 reprises. La roue L4 est également tombée progressivement dans l’écartement à 2 reprises.

L’analyse portera donc sur les points suivants concernant le wagon CNPX 3373 :

• les causes possibles des relevés de température élevée des roues sur ce wagon;
• les conditions qui ont conduit l’essieu monté L4/R4 à cesser de tourner;
• les conditions qui ont conduit les roues L4 et L3 à tomber dans l’écartement.

À partir des renseignements disponibles, on présentera la séquence de déraillement la plus probable.

De plus, les points suivants seront examinés :

• la procédure en vigueur à la Compagnie des chemins de fer nationaux du Canada (CN) pour traiter les températures élevées des roues des wagons;
• les exigences du CN en matière d’inspection des trains qui ne sont pas des trains clés.

2.1 L’événement

Le 14 septembre 2020 vers 4 h 33, le train de marchandises J60352-12 du CN circulait vers l’ouest à une vitesse d’environ 50 mi/h sur la subdivision de Yale lorsque 61 wagons chargés de potasse ont déraillé, provoquant un empilement entre le point milliaire 46,9 et le point milliaire 47,7 près de Floods. Cinquante-huit des wagons ayant déraillé ont subi une brèche, ce qui a entraîné le déversement d’environ 6 000 000 kg de produit.

L’examen des lieux après l’événement a permis de découvrir 4 ruptures distinctes dans le rail sud (points milliaires 45,24, 46,14, 46,5 et 46,7 de la subdivision de Yale). L’examen en laboratoire des morceaux de rail rompu a permis de déterminer que les ruptures étaient situées aux soudures aluminothermiques et étaient de nature fragile, ce qui indique que les rails ne présentaient pas de défauts préexistants. Les soudures aluminothermiques peuvent agir comme des élévateurs de contraintes, ce qui rend le rail plus vulnérable aux ruptures causées par des contraintes excessives sous l’effet de forces latérales élevées.

Il a été déterminé que le point de déraillement initial du wagon CNPX 3373 se situait environ au point milliaire 44,4. À cet endroit, il y avait des signes de mouvement latéral du rail sud, et la face intérieure de ce rail présentait l’apparence d’une surface engendrée; en outre, il y avait des boulons cisaillés et une éclisse isolante endommagée. Ces dommages correspondent à la chute d’une roue de wagon dans l’écartement à cet endroit.

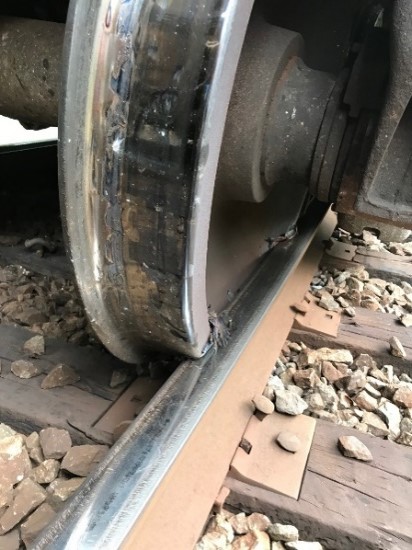

Le wagon CNPX 3373 a été trouvé avec les 2 roues du côté gauche du bogie avant (L4 et L3 dans le sens de la marche) tombées à l’intérieur de l’écartement de la voie. Lorsqu’une roue de wagon tombe dans l’écartement, sa jante extérieure entre en contact avec la face intérieure du rail, exerçant une force latérale qui peut causer des dommages importants tant à la roue qu’à la structure de la voie.

2.2 Températures élevées des roues du wagon CNPX 3373

Un examen des données provenant de 3 détecteurs de température de roues en voie entre Boston Bar et le lieu de l’événement a révélé que les roues du wagon CNPX 3373 présentaient des températures élevées (300 °F ou plus) sur au moins 2 roues à chaque détecteur. À titre de comparaison, la température moyenne enregistrée pour les autres roues du train était d’environ 17,5 °F aux mêmes détecteurs.

Des températures élevées des roues indiquent que les semelles de frein d’un wagon sont en contact avec la table de roulement, ce qui laisse croire que le frein à air, le frein à main ou les deux puissent présenter des problèmes.

2.2.1 Examen et essais des freins du wagon CNPX 3373

Afin de déterminer s’il y avait une condition de frein coincé sur le wagon CNPX 3373 qui aurait pu contribuer aux températures élevées des roues, le système de freins à air du wagon CNPX 3373 a fait l’objet d’un examen et d’essais, y compris un essai des freins à air de wagon individuel, un essai de l’effort à la semelle de frein et une vérification du bon fonctionnement de la timonerie et du régleur de semelle de frein. Le frein à main a également été examiné. Les résultats ont indiqué que les freins du wagon CNPX 3373 étaient conformes aux exigences établies par l’Association of American Railroads et par Transports Canada. Rien n’indique qu’il y a eu des problèmes de structure, de mécanique ou de rendement du matériel ayant pu nuire au bon fonctionnement prévu du système de freins à air, du frein à main ou d’une combinaison des deux.

2.2.2 Source possible d’un effort décélérateur de freinage sur le wagon CNPX 3373

Les températures élevées des roues du wagon CNPX 3373 indiquent qu’il y avait un effort décélérateur de freinage sur ce wagon.

Étant donné que rien n’indiquait que les systèmes de freins du wagon CNPX 3373 présentaient un problème mécanique préexistant, et étant donné que la dépression assurée effectuée après Komo n’a pas éliminé la condition de température élevée des roues, l’enquête a permis d’évaluer la possibilité que le frein à main ait été laissé complètement ou partiellement serré, par inadvertance.

Le wagon CNPX 3373 était le premier d’une série de 5 wagons situés à l’extrémité ouest de la rame de wagons de queue sur la voie 2 de la gare de triage Boston Bar dont les freins à main étaient serrés; on a signalé que les freins à main de cette rame de wagons avaient été desserrés après l’attelage des wagons pendant l’opération de jumelage de rames avant le départ.

Le frein à main a été trouvé en position desserrée lorsque les enquêteurs du BST ont examiné le wagon. Le frein à main avait été inspecté par le chef de train immédiatement après le déraillement, ainsi que par d’autres membres du personnel ferroviaire qui sont intervenus sur les lieux de l’événement avant l’arrivée du BST. Dans cet événement, il n’y avait aucune méthode scientifique pour valider le moment où le frein à main a été desserré.

2.2.3 Dommages causés aux roues par des températures élevées soutenues

D’après les calculs de la puissance au frein (BHP) effectués par le BST pour le wagon CNPX 3373 dans l’événement à l’étude, la roue L3 a été exposée à des valeurs de BHP qui étaient plus du double de celles auxquelles la roue avait été conçue pour résister, et pendant presque le double du temps de serrage des freins sur une roue pendant la descente des pentes les plus longues utilisées pour le transport de la potasse au Canada.

Les contraintes thermiques excessives, combinées aux facteurs suivants, ont créé des conditions favorables aux dommages thermiques aux roues :

• Les roues du wagon CNPX 3373 étaient en service depuis un nombre considérable d’années. La roue L3, en particulier, avait été en service continu de transport de la potasse sur les subdivisions de Laggan et de Mountain du CP pendant 11 ans, soit plus de 2 fois la durée de vie typique des roues circulant dans ce territoire. Ainsi, selon l’hypothèse la plus probable, certaines roues, en particulier la roue L3, avaient développé des conditions de fatigue, telles que des fissures en surface, qui n’ont pas été détectées.
• Même si le relevé le plus élevé du détecteur de température de roues pour la roue L3 était de 544 °F à Komo, la température au niveau de la table de roulement aurait été d’environ 150 °F plus élevée. Les détecteurs de température de roues indiquent la valeur moyenne de plusieurs relevés effectués à divers endroits de la roue, y compris le boudin, la jante et la toile, mais non la table de roulement. Cependant, la température la plus élevée est généralement produite sur la surface de la table de roulement lorsque le matériau de frottement de la semelle de frein est en contact avec la table de roulement. La température de la table de roulement de la roue L3 à Komo a donc pu s’approcher des 700 °F, soit une température bien supérieure à celle qui aurait réduit considérablement la limite d’élasticité de l’acier.
• Le contact prolongé entre la semelle de frein et la table de roulement de la roue L3 a conduit à un porte-semelle de frein brûlé, où il ne restait plus de matériau de frottement sur la semelle de frein (figure 22). Par conséquent, certaines parties de la platine en acier sont entrées en contact direct avec la surface de roulement de la table de roulement de la roue, qui était déjà soumise à des contraintes thermiques excessives, et l’ont endommagée par abrasion.

Ces conditions ont pu accélérer la propagation de fissures préexistantes en surface ou sous la surface.

Les calculs de l’effort décélérateur de freinage peuvent aussi servir à déterminer si les températures élevées des roues ont pu être causées par le serrage d’un frein à main. Dans ce contexte, le coefficient net de freinage à main^{Note de bas de page 52} du wagon CNPX 3373 a été calculé.

D’après l’effort décélérateur de freinage calculé de 1017 livres à Komo, le coefficient net de freinage à main à cet endroit aurait été d’environ 8,9 %^{Note de bas de page 53}, ce qui équivaut à un frein à main serré à fond et représente une valeur typique attendue pour l’immobilisation du matériel roulant. Un coefficient net de freinage de 8,9 % se situe également dans la plage supérieure des données sur l’effort exercé sur la semelle de frein obtenues lors de 4 essais instrumentés des semelles de frein effectués sur le wagon CNPX 3373 à la gare de triage Thornton le 18 septembre 2020 (annexe E), ce qui renforce l’idée que le frein à main de ce wagon a pu demeurer complètement serré par inadvertance.

La température moyenne calculée des roues du wagon CNPX 3373 à Komo, à Yale et à Hope (381 °F, 310 °F et 275 °F, respectivement) appuie aussi la conclusion qu’un frein à main a été serré sur ce wagon : ces températures se situaient dans une plage similaire aux relevés de température effectués par les détecteurs de température de roues pour 3 trains de référence qui avaient été immobilisés parce que les roues étaient chaudes et dont on a constaté, après inspection, qu’un frein à main avait été serré sur un wagon (200 °F et 400 °F).

Les calculs de l’effort décélérateur de freinage et les données sur la température des roues de 3 trains différents où l’on a constaté qu’un frein à main avait été serré sur un wagon appuient davantage l’affirmation selon laquelle un frein à main était serré à fond sur le wagon CNPX 3373 entre Boston Bar et le lieu du déraillement.

2.3 État des roues du wagon CNPX 3373

Après l’événement à l’étude, le laboratoire du BST a examiné les essieux montés récupérés du wagon CNPX 3373 (L4/R4 et L3/R3) afin d’aider à déterminer les modes de défaillance des roues et les facteurs qui ont pu jouer un rôle dans le déraillement.

La roue L4 présentait 3 méplats importants, 2 séries de marques de rail qui traversaient sa jante et une accumulation de matériau sur la table de roulement; ces dommages indiquent que la roue a cessé de tourner et a dérapé sur une certaine distance, qu’elle a tourné partiellement à 2 reprises et qu’elle est tombée progressivement dans l’écartement à 2 reprises.

La face de la jante extérieure de la roue L3 avait perdu environ 1,75 pouce; le profil de la jante extérieure correspondait à un contact continu avec le côté intérieur du champignon de rail et à une rotation contre celui-ci.

L’enquête a permis de se pencher sur les causes possibles des dommages constatés sur ces roues.

2.3.1 Blocage de l’essieu monté L4/R4

Une roue peut arrêter de tourner et déraper lorsque la force d’adhérence entre celle-ci et le rail est inférieure à l’effort décélérateur de freinage.

La force d’adhérence diminue si la force verticale est faible (par exemple, sur un wagon légèrement chargé ou vide ou sur un wagon chargé dans une situation de décharge dynamique de roue) ou si l’adhérence du rail est faible (par exemple, en présence d’un graissage excessif du rail ou d’humidité).

2.3.1.1 Graissage des rails

Des quantités excessives de graisse réduisent l’adhérence entre la roue et le rail; dans de telles situations, la force de freinage exercée sur les wagons chargés peut empêcher un essieu monté de tourner librement et le faire glisser. Toutefois, dans l’événement à l’étude, rien n’indique qu’il y avait un graissage excessif du rail ou une contamination de la surface du rail dans le secteur du déraillement; par conséquent, il est peu probable qu’un graissage excessif du rail ait causé l’arrêt de la rotation de l’essieu monté L4/R4.

2.3.1.2 Effets du serrage des freins sur des wagons pleinement chargés

Il existe des preuves documentées selon lesquelles le serrage des freins à main sur des wagons vides peut entraîner le blocage, le glissement et la surchauffe des roues de ces wagons, ce qui donne lieu à une accumulation de matériau sur la table de roulement.

Le National Transportation Safety Board (NTSB) des États-Unis a enquêté sur le déraillement d’un train de la CSX survenu le 2 août 2017 à Hyndman (Pennsylvanie, États-Unis). Dans son rapport sur cet événement, NTSB/RAR-2004, le NTSB a conclu que le serrage des freins à main sur les wagons vides situés vers l’avant du train a entraîné la surchauffe de leurs roues et l’accumulation de matériau sur la table de roulement. Le NTSB a également conclu que l’accumulation de matériau sur la table de roulement de la roue du 35^e wagon a compromis la capacité du boudin de roue à maintenir les roues sur la voie pendant que le train négociait la courbe, ce qui a provoqué le déraillement.

Toutefois, les circonstances du déraillement de la CSX étaient très différentes de celles du déraillement à l’étude, où les wagons étaient chargés et la voie était presque en alignement.

Pour déterminer si le serrage d’un frein aurait pu bloquer l’essieu monté L4/R4 du wagon CNPX 3373, qui était chargé de potasse au moment de l’événement, le BST a effectué plusieurs essais de traînée sur ce wagon ainsi que sur 2 wagons semblables qui étaient pleinement chargés.

Au cours de l’ensemble des essais, les essieux montés des 3 wagons ont tourné librement, sans aucun signe de blocage, de blocage imminent des roues ou de glissement, même avec le serrage des freins à main en plus d’un serrage d’urgence des freins à air.

Les essais ne comprenaient aucun scénario mettant en jeu des wagons dont le poids était réduit (c.-à-d. où la charge verticale était réduite).

2.3.1.3 Charge verticale réduite

Un essieu monté sur un wagon ne peut pas arrêter de tourner sans la présence d’un effort décélérateur de freinage. Toutefois, même si les freins étaient serrés, l’essieu monté L4/R4 du wagon CNPX 3373, qui était pleinement chargé, n’aurait pas cessé de tourner à moins que la force d’adhérence n’eût été faible; comme on a écarté la possibilité d’un graissage excessif du rail et de la contamination de la surface du rail dans l’événement à l’étude, la force d’adhérence a dû être moindre en raison d’une charge verticale réduite.

L’enquête n’a pas permis de déterminer ce qui, à part la chute d’une roue dans l’écartement, aurait pu créer une réduction dynamique de la charge verticale sur l’essieu monté L4/R4. Outre la roue L4, la seule autre roue que l’on sait être tombée dans l’écartement est la roue L3.

L’enquête a permis de formuler une hypothèse selon laquelle, quelques milles avant que la roue L3 ne tombe complètement dans l’écartement, elle a commencé à rouler légèrement sur la face intérieure du rail sud, tout juste assez pour commencer à user la jante. Cette situation aurait entraîné une répartition inégale des forces verticales sur le bogie du bout A, ce qui aurait réduit la charge verticale sur l’essieu monté L4/R4. La charge verticale réduite, combinée à un effort décélérateur de freinage, a provoqué l’arrêt de la rotation de l’essieu monté.

Le bleuissage sur la surface du rail peut aider à déterminer où l’essieu monté a dérapé. Dans l’événement à l’étude, bien qu’on ait constaté un bleuissage intermittent après le déraillement sur le rail sud dès le point milliaire 39,0, il est peu probable que l’essieu monté ait cessé de tourner longtemps avant le point milliaire 42,9. Si tel avait été le cas, un bleuissage semblable aurait été constaté sur les 2 rails (les roues d’un essieu monté ne tournent pas indépendamment), et les températures enregistrées par le détecteur de température de roues situé à Hope (point milliaire 42,8) auraient été beaucoup plus élevées pour cet essieu monté.

2.3.2 Chute dans l’écartement des roues L4 et L3

Après le déraillement, on a constaté que les roues L4 et L3 du wagon CNPX 3373 étaient tombées à l’intérieur de l’écartement de la voie.

Une roue de wagon peut tomber dans l’écartement si la largeur de sa table de roulement est réduite en raison d’une rupture de la jante extérieure. Une roue en bon état ne peut tomber dans l’écartement que si l’écartement de la voie s’est élargi. Sur une voie en courbe ou en alignement, comme celle dans l’événement à l’étude, il aurait fallu que l’écartement de la voie ait augmenté de plus de 3 pouces pour qu’une roue dont la largeur de la table de roulement est intacte tombe dans l’écartement.

Dans l’événement à l’étude, il n’y avait aucun signe de défaut de surécartement préexistant, et la largeur de la table de roulement de la roue L4 n’était pas réduite.

Si la roue L4 était tombée dans l’écartement en premier, elle aurait élargi l’écartement de telle sorte que la roue L3 ne se serait pas meulée contre la face intérieure du rail sud avec une force suffisante pour enlever 1,75 pouce de jante et créer la surface engendrée de la jante extérieure constatée après le déraillement.

Par conséquent, selon le scénario le plus probable, la roue L3 est tombée dans l’écartement en premier.

2.3.2.1 Rupture par fissuration verticale de la jante de la roue L3

Étant donné que la roue L3 est tombée complètement dans l’écartement au point milliaire 44,4 et qu’il est probable qu’elle a commencé à descendre légèrement dans l’écartement plus près du point milliaire 42,9, ce qui a réduit la charge verticale sur l’essieu monté L4/R4 et a entraîné l’arrêt de sa rotation, l’enquête a cherché à déterminer si la roue L3 avait subi une rupture par fissuration verticale de la jante.

Les ruptures par fissuration verticale de la jante sont généralement liées à des conditions de fatigue des roues attribuables à l’usure en service. Avec le temps, l’exposition répétée aux charges cycliques, aux contraintes de contact à la surface de la table de roulement de roue et aux contraintes thermiques vient réduire la limite d’élasticité de l’acier, et les roues peuvent développer diverses formes de fatigue, telles que des microfissures à la surface de la table de roulement. Comme les conditions de fatigue apparaissent lentement, les ruptures par fissuration verticale de la jante sont généralement associées à des roues plus anciennes et usées par le service ou à des roues de service fréquent.

Dans cet événement, l’historique de service de la roue L3 la rendait plus vulnérable à une rupture par fissuration verticale de la jante. Depuis 2011, la roue a été utilisée en service continu pour le transport de la potasse sur les subdivisions de Laggan et de Mountain du CP, qui se caractérisent par de longues pentes descendantes abruptes. La roue a donc été soumise à plusieurs reprises à des cycles de freinage prolongés d’environ 60 minutes, dans des conditions de charge par essieu élevée.

Pour qu’une rupture par fissuration verticale de la jante se produise, l’un des 2 éléments suivants est généralement présent dans la roue : des fissures à la surface de la table de roulement (telles que des fissures de fatigue par contact de roulement, des fissures thermiques, des fibres ou des écailles) ou des fissures sous la surface (attribuables à des inclusions ou des déformations préexistantes dans l’acier). Une rupture par fissuration verticale de la jante se produit lorsque les fissures en surface ou sous la surface se propagent et s’unissent à la zone de contraintes résiduelles axiales de traction, entraînant le détachement d’une section de la jante extérieure la roue.

En ce qui concerne les fissures en surface, un examen des données des détecteurs de défauts de roue (DDR) a permis de confirmer que la roue L3 ne présentait pas de fibres ou d’écailles. Les inspections antérieures de la roue sur le terrain n’ont pas révélé la présence de fissures de fatigue par contact de roulement ou de fissures thermiques; cependant, ces fissures sont difficiles à voir et passent souvent inaperçues pendant les inspections. La présence de telles fissures n’a pas non plus pu être confirmée après l’événement. La roue a subi des dommages considérables lors du déraillement; elle a aussi développé des conditions de rouille en surface avant d’arriver au laboratoire du BST; il est donc probable que les preuves de la présence de fissures en surface, s’il y en avait, aient été détruites. Compte tenu de l’historique de service de la roue, il est fort probable que des fissures en surface se sont développées au fil du temps.

En ce qui a trait à la fissuration sous la surface, l’essieu monté a fait l’objet d’inspections par ultrasons et par rayons X afin de déterminer s’il présentait des inclusions ou des fissures préexistantes. Les inspections ont été effectuées dans 3 installations indépendantes appartenant à des tiers, sous la surveillance d’enquêteurs du BST. Les inspections n’ont pas permis de déceler des défauts internes. Toutefois, il est possible qu’après que la roue est tombée dans l’écartement, toutes les marques témoins sous-surfaciques d’éventuelles inclusions aient été détruites, meulées sous l’effet du contact entre la jante de la roue et la face intérieure du rail.

En ce qui concerne les contraintes résiduelles axiales, une analyse par diffraction des rayons X a été effectuée pour déterminer si la roue L3 présentait des contraintes de traction. Les résultats ont indiqué la présence de contraintes résiduelles; les contraintes résiduelles axiales ont eu un effet de compression – jusqu’à une profondeur d’environ 0,4 pouce de la surface de la table de roulement pour R3 et d’environ 0,53 pouce pour L3 – avant d’avoir un effet de traction sous cette profondeur. Les contraintes résiduelles sur la roue R3 sont revenues à des contraintes résiduelles axiales de compression sous une profondeur d’environ 1,2 pouce. Les contraintes résiduelles axiales de traction maximales enregistrées étaient d’environ 13 500 lb/po² pour L3 et d’environ 2000 lb/po² pour R3.

• Plusieurs facteurs et éléments de la perte de largeur de la face extérieure de la jante de la roue L3 étaient semblables à ceux d’une rupture par fissuration verticale de la jante : La roue était rompue dans une zone située entre 1 et 2,75 pouces de la face avant de la jante.
• La partie rompue de la jante se trouvait sur toute la circonférence.
• La roue avait plus de 11 ans. Il y avait une zone de contraintes résiduelles axiales de traction.

Pour ces raisons, l’enquête a permis de formuler une hypothèse selon laquelle la roue L3 a subi une rupture par fissuration verticale de la jante, et les défauts en surface et sous la surface à l’origine de la rupture n’ont pas été détectés lors des inspections.

De plus, en ce qui a trait à la géométrie, il n’y avait pas de défaut de surécartement préexistant permettant à une roue avec une jante intacte de tomber dans l’écartement.

2.3.2.1.1 Rôle de la température élevée de la roue dans la rupture par fissuration verticale de la jante sur le wagon CNPX 3373

Les conditions de fatigue des roues, telles que les fissures en surface ou sous la surface à l’origine de ruptures par fissuration verticale de la jante, se développent progressivement avec l’âge de la roue et les contraintes cycliques répétées. Ces fissures se propagent ensuite sous la surface de la table de roulement de la roue au fil du temps et du millage, s’unissant à une zone existante de contraintes résiduelles axiales de traction avant qu’une section circonférentielle de la roue ne se détache.

Compte tenu des délais prévus rattachés aux ruptures par fissuration verticale de la jante, la roue L3 du wagon CNPX 3373 présentait des problèmes naissants précurseurs d’une rupture par fissuration verticale de la jante. Toutefois, rien n’indique que la roue aurait été endommagée lors de la dernière inspection autorisée du wagon, et aucune condition d’alarme n’a été déclenchée par un détecteur en voie lorsque le wagon a voyagé de Kamloops à Boston Bar la veille de l’événement.

Le wagon CNPX 3373 a quitté Boston Bar le 13 septembre 2020, et la roue L3 a été exposée à des températures élevées et à des niveaux de BHP excessifs pendant une période prolongée. Ces contraintes thermiques auraient fait augmenter le taux de propagation de toute fissure préexistante en surface ou sous la surface. L’exposition à une chaleur excessive n’a donc pas directement causé la fissuration verticale de la jante, mais a accéléré sa rupture.

Le mécanisme de rupture par fissuration verticale de la jante est indépendant des contraintes thermiques. Ainsi, même en l’absence de températures élevées et de BHP élevée, la condition de fissuration verticale de la jante de la roue L3 aurait fini par entraîner la rupture de la roue en raison de la propagation de fissures en surface ou sous la surface dans la zone de contraintes résiduelles axiales de traction.

2.4 Séquence de déraillement

À la lumière de l’état de la voie et des roues du wagon CNPX 3373 après l’événement à l’étude, et en s’appuyant sur une analyse des conditions qui ont provoqué l’arrêt de la rotation de l’essieu monté L4/R4 et la chute de la roue L3 dans l’écartement, l’enquête a permis de déterminer que la séquence de déraillement la plus probable était la suivante.

Au départ de Boston Bar, les semelles de frein du wagon CNPX 3373 étaient en contact avec les tables de roulement des roues, ce qui a donné lieu à la température élevée des roues tout au long du voyage. Les températures élevées soutenues ont accéléré la croissance des fissures sur la roue L3, ce qui a donné lieu à une rupture par fissuration verticale de la jante.

À un moment donné avant le point milliaire 44,4, la roue L3 a commencé à se rompre. Une partie de la face extérieure de la jante s’est détachée et la roue a commencé à tomber partiellement et progressivement dans l’écartement à chaque rotation, ce qui a eu pour effet de meuler du matériau de la jante. À mesure que la rupture progressait, la face extérieure de la jante s’est meulée davantage, de sorte que les forces verticales étaient réparties de façon inégale sur le bogie avant du bout A. En raison de la charge verticale réduite sur l’essieu monté L4/R4 et de la présence d’un effort décélérateur de freinage mécanique, l’essieu monté L4/R4 a cessé de tourner, ce qui explique le premier méplat sur les roues. La charge verticale sur l’essieu monté L4/R4 a fluctué en fonction des mouvements de l’essieu monté L3/R3, de sorte que l’essieu monté L4/R4 a recommencé à tourner, du moins partiellement, puis s’est arrêté, créant ainsi le deuxième méplat sur les 2 roues de l’essieu monté. La roue L4 est tombée dans l’écartement, est entrée en contact avec des éléments de la voie et est ensuite sortie, a dérapée dans une nouvelle position, puis est retombée. Ces événements sont corroborés par les 3 méplats présents sur la table de roulement des roues L4 et R4 et par les 2 séries de sillons constatés sur la jante de la roue L4.

Au point milliaire 44,4, la partie extérieure de la jante de la roue L3 s’est rompue sur toute sa circonférence, si bien que la roue est tombée complètement à l’intérieur de l’écartement, mais a continué de tourner. La roue tombée a frotté contre la face intérieure du champignon de rail jusqu’à ce que le train s’immobilise.

Compte tenu de la présence d’un sillon important sur la jante de la roue L4, qui a été causée par le contact avec la face intérieure du champignon du rail sud, il est probable que la roue L4 a également déraillé au point milliaire 44,4 ou avant.

Les roues L4 et L3 du wagon CNPX 3373 étant tombées dans l’écartement, la pression latérale exercée sur le côté intérieur du rail sud a provoqué la rupture du rail à 4 soudures aluminothermiques (points milliaires 45,24, 46,14, 46,5 et 46,7), ce qui a entraîné la rupture catastrophique du rail sous le train.

2.5 Procédure de la Compagnie des chemins de fer nationaux du Canada relative aux roues chaudes

La procédure du CN relative aux roues chaudes énonce les mesures à prendre lorsqu’un wagon a des « roues chaudes » (relevés de température de 300 °F ou plus); selon la procédure du CN, des mesures doivent être prises dans les circonstances suivantes :

• la majorité des détecteurs sur lesquels le train passe sur une subdivision indiquent des températures de roues élevées (300 °F ou plus);
• il y a 2 relevés de détecteur consécutifs de 350 °F ou plus;
• il y a 1 relevé unique de 400 °F ou plus.^{Note de bas de page 54}

Dans ces circonstances, l’équipe doit d’abord effectuer une dépression assurée (serrage des freins du train pour réduire la pression dans la conduite générale d’au moins 6 lb/po² à l’arrière du train). Si la température des roues ne diminue pas et ne revient pas à une plage normale (c.-à-d. 2 relevés de détecteur consécutifs de 150 °F ou moins), les wagons dont les roues sont chaudes doivent être inspectés au prochain point de relève d’équipe ou au prochain atelier ferroviaire, selon ce qui est le plus proche.

Le wagon CNPX 3373 a été le seul à présenter des températures de roues élevées après avoir quitté Boston Bar. Au deuxième détecteur en voie (Komo, point milliaire 13,8), 3 des roues du wagon affichaient des relevés supérieurs à 400 °F. Le mécanicien de locomotive a effectué une dépression assurée de 10 lb/po², conformément aux instructions, et une fois les freins à air desserrés, les 2 détecteurs suivants ont enregistré des températures de roues plus basses. Cependant, les températures n’ont pas été ramenées à une plage normale, car les relevés étaient encore tous supérieurs à 150 °F. La réduction de température est attribuable à l’usure rapide des semelles de frein, qui aurait réduit la force de freinage sur la table de roulement des roues.

Étant donné que le train circulait sur la voie du CN et que la température des roues du wagon CNPX 3373 demeurait supérieure aux seuils établis par le CN pour les roues chaudes, la procédure exigeait que le wagon fasse l’objet d’une inspection au prochain point de relève d’équipe ou au prochain atelier ferroviaire, selon ce qui était le plus proche. L’endroit le plus proche était l’atelier ferroviaire suivant, à Chilliwack (point milliaire 71,8), soit environ 29 milles après le détecteur en voie du CN situé à Hope. Toutefois, le train a déraillé avant d’atteindre l’atelier.

En comparaison, la procédure de la Compagnie du chemin de fer Canadien Pacifique est plus restrictive, puisqu’elle exige qu’un train soit immobilisé et inspecté après une deuxième alerte.

2.6 Exigences de la Compagnie des chemins de fer nationaux du Canada en matière d’inspection des trains qui ne sont pas des trains clés aux points de relève d’équipe

Une inspection au défilé peut permettre de déceler des problèmes de sécurité sur un train. Selon les Instructions générales d’exploitation du CN, les exigences selon lesquelles les trains doivent faire l’objet d’inspections au défilé à un point prévu de relève d’équipe s’appliquent aux trains qui répondent aux critères suivants : les trains dont des wagons contiennent des marchandises dangereuses pour lesquelles un plan d’intervention d’urgence est requis et les trains dont des wagons contiennent des charges reconnues comme étant « susceptibles de se déplacer ».

Le train à l’étude transportait de la potasse dans des wagons-trémies couverts. La potasse n’est pas considérée comme une marchandise dangereuse en vertu du Règlement sur le transport des marchandises dangereuses, et les wagons-trémies couverts chargés ne sont généralement pas reconnus comme étant « susceptibles de se déplacer ». Le train était donc exempté d’une inspection au défilé à Boston Bar après la relève d’équipe.

De plus, comme le train roulait vers l’ouest dans une zone de circulation directionnelle et qu’il est parti de nuit vers 2 h 18, il n’y avait pas d’équipes de train en sens inverse vers l’est, ni de personnel d’entretien en bordure de voie, qui auraient pu déceler des anomalies sur le train qui passait.

3.0 Faits établis

3.1 Faits établis quant aux causes et aux facteurs contributifs

Il s’agit des conditions, actes ou lacunes de sécurité qui ont causé l’événement ou y ont contribué.

1. Une rupture soudaine du rail sud à plusieurs soudures aluminothermiques s’est produite sous le train de marchandises J60352-12 de la Compagnie des chemins de fer nationaux du Canada, ce qui a entraîné le déraillement de 61 wagons dans un empilement à partir du point milliaire 46,9 (pont du ruisseau Hunter) et se prolongeant vers l’ouest jusqu’au point milliaire 47,7 (passage à niveau du chemin St. Elmo) de la subdivision de Yale.
2. Le wagon CNPX 3373, soit le 65^e wagon du train, a été le premier à dérailler; les roues L4 et L3 de ce wagon ont été trouvées tombées à l’intérieur de l’écartement de la voie. Les roues ayant déraillé ont exercé une pression latérale sur la face intérieure du rail sud, ce qui a provoqué la rupture de ce dernier à 4 soudures aluminothermiques, entraînant le déraillement des wagons suivants.
3. Il est probable que la roue L3 est légèrement descendue dans l’écartement aux environs du point milliaire 42,9, réduisant ainsi la force verticale sur la roue L4; par conséquent, la force d’adhérence sur la roue L4 est devenue inférieure à l’effort décélérateur de freinage, ce qui a entraîné l’arrêt de la rotation de l’essieu monté L4/R4 et son glissement.
4. Selon l’hypothèse la plus probable, malgré l’absence de signes de fissures préexistantes en surface et sous la surface, il y a eu rupture par fissuration verticale de la jante, ce qui a permis à la roue L3 de tomber progressivement dans l’écartement. En raison du contact résultant entre la face de la jante de la roue et la face intérieure du rail sud, tout signe de rupture par fissuration verticale de la jante a été détruit.
5. Les températures élevées des roues du wagon CNPX 3373 relevées par 3 détecteurs de température de roues indiquent que les semelles de frein de ce wagon étaient en contact avec les tables de roulement entre Boston Bar et le lieu du déraillement.
6. Des contraintes thermiques soutenues et excessives dépassant la capacité thermique d’une roue de catégorie C d’un diamètre de 36 pouces, combinées à l’effet d’abrasion d’un porte-semelle de frein brûlé, peuvent avoir accéléré la propagation de fissures préexistantes en surface ou sous la surface sur la roue L3, dont la limite d’élasticité était déjà réduite en raison d’une usure causée par le long service.
7. L’enquête a permis de déterminer que la cause probable des températures élevées des roues du wagon CNPX 3373 lorsque le train a franchi les 3 détecteurs de température de roues situés entre Boston Bar et Floods était un frein à main demeuré complètement serré par inadvertance à Boston Bar.
8. Les seuils de température prévus dans la procédure de la Compagnie des chemins de fer nationaux du Canada relative aux roues chaudes ont permis au train de demeurer en service, sans inspection immédiate, après 3 alarmes consécutives émises par des détecteurs en voie.

3.2 Faits établis quant aux risques

Il s’agit des conditions, des actes dangereux, ou des lacunes de sécurité qui n’ont pas été un facteur dans cet événement, mais qui pourraient avoir des conséquences néfastes lors de futurs événements.

1. Si des inspections au défilé ne sont pas effectuées une fois qu’un train a été réassemblé, il y a un risque qu’une anomalie liée aux freins ou aux roues passe inaperçue.

3.3 Autres faits établis

Ces éléments pourraient permettre d’améliorer la sécurité, de régler une controverse ou de fournir un point de données pour de futures études sur la sécurité.

1. Le ministère de l’Environnement et de la Stratégie contre les changements climatiques de la Colombie-Britannique était satisfait des mesures prises par la Compagnie des chemins de fer nationaux du Canada en matière de nettoyage dans le cadre de l’intervention d’urgence.
2. L’examen et les essais des composants du frein à air et du frein à main du wagon CNPX 3373 effectués après le déraillement ont permis de déterminer que les systèmes de freins de ce wagon fonctionnaient comme prévu.
3. Les essais effectués après le déraillement ont révélé que, en l’absence d’une charge verticale réduite, un frein à main laissé complètement serré sur un wagon chargé n’empêche pas les roues de tourner pendant le déplacement du wagon, et ce, même si le frein à air est serré d’urgence.

4.0 Mesures de sécurité

4.1 Mesures de sécurité prises

Le Bureau n’est pas au courant de mesures de sécurité prises à la suite de l’événement à l’étude.

Annexes

Annexe A – Glossaire des termes relatifs à la métallurgie des roues

Contraintes thermiques : Les contraintes thermiques sont des forces thermiques exercées sur un métal qui causent normalement de l’expansion ou de la contraction. Ces forces peuvent être le résultat de l’exposition à des températures qui excèdent les caractéristiques de conception du métal ou de charges cycliques répétées. Les contraintes thermiques peuvent mener à un changement permanent des propriétés matérielles du métal (dommages thermiques).

Déformation plastique : Un changement permanent aux dimensions d’un matériau lorsqu’il est soumis à une charge qui dépasse sa limite d’élasticité (la charge au-delà de laquelle le matériau n’est plus capable de récupérer sa forme originale lorsque la charge est retirée).

Dommages thermiques : Les dommages thermiques sont une détérioration thermique ou un changement permanent des propriétés mécaniques ou métallurgiques d’un métal (telles que la limite d’élasticité et la ductilité).

Fatigue du métal : La fatigue du métal est l’affaiblissement des propriétés mécaniques d’un métal, ou une altération de ses propriétés métallurgiques (telles que la limite d’élasticité et la ductilité) en raison de contraintes répétées, menant ultimement à une rupture.

Fissuration thermique : La fissuration thermique est un type de dommage thermique qui se manifeste par l’apparence de fissures sur la surface d’un métal. Dans le contexte des roues de wagons, les fissures thermiques sont causées par le chauffage intense du freinage ou le glissement d’une roue. Les fissures apparaissent en travers de la table de roulement de la roue et sont orientées parallèlement à l’essieu. La fissuration thermique est un défaut critique qui exige le retrait immédiat de la roue du service.

Limite de ductilité : Un point au-delà duquel la capacité d’un matériau à résister à la déformation plastique physique est dépassée.

Limite d’élasticité : La capacité d’un matériau à résister à une déformation permanente. Elle désigne le niveau de contraintes en dessous duquel une déformation plastique permanente ne se produira pas^{Note de bas de page 55}. Ou, inversement, le niveau de contraintes qui amorcera la déformation permanente.

Annexe B – Comment les détecteurs de température de roues effectuent leurs mesures

Les détecteurs de température de roues sont installés à côté de la voie et sont généralement orientés perpendiculairement aux rails, balayant généralement les roues qui passent à quelques pouces au-dessus du rail.

Les détecteurs de température de roues utilisent la technologie de capteurs infrarouges pour effectuer un balayage thermique de chaque roue lorsqu’elle passe devant le détecteur. Le balayage commence au bord d’attaque de la roue dans le sens de la marche et se termine lorsque le bord de fuite passe le faisceau infrarouge. Pendant le balayage, le détecteur de température de roues effectue de multiples mesures sur la partie inférieure de la roue, le long d’une trajectoire horizontale qui comprend le boudin de roue, la jante et la toile (figure B1).

Le détecteur de température de roues ne détecte pas la chaleur dégagée par le roulement de roue. Voilà pourquoi les systèmes de détection en voie comprennent invariablement un détecteur de boîtes chaudes, comme le montre la figure B1. Le détecteur de boîtes chaudes abrite un capteur infrarouge qui mesure la température des roulements des wagons en mouvement lorsqu’ils passent au-dessus du détecteur.

La figure B2 montre un profil de température représentatif pour une roue balayée par un détecteur de température de roues. Dans cet exemple, le relevé est effectué alors que le frein est serré fortement. À titre d’indicatif, une température de roue anormalement élevée a été utilisée. La séquence de mesure de la température va du point 1 au point 7.

La température la plus élevée est généralement produite sur la surface de la table de roulement lorsque le matériau de frottement de la semelle de frein est en contact avec la table de roulement; toutefois, les détecteurs de température de roues ne peuvent pas obtenir cette mesure de température en raison de l’orientation relative de la surface de la table de roulement et de la configuration du faisceau infrarouge.

Inversement, la température la plus froide est généralement enregistrée sur la toile, car elle est la plus éloignée du point de contact avec la semelle de frein.

Les détecteurs de température de roues calculent une valeur moyenne à partir de tous les relevés, en utilisant l’algorithme de calcul de la moyenne de température du fabricant. De tels algorithmes écartent généralement la valeur la plus élevée et la valeur la plus basse. La température enregistrée est donc une valeur moyenne, et elle est généralement de 150 °F de moins qu’à la surface de la table de roulement de la roue^{Note de bas de page 56}.

Annexe C – Calculs de l’effort décélérateur de freinage pour le wagon CNPX 3373

La puissance au frein (BHP) est une mesure utilisée pour quantifier l’énergie de freinage et les contraintes thermiques induites sur une roue. La BHP est égale à l’effort décélérateur de freinage (BRF) multiplié par la vitesse (V), divisé par 375, c.-à-d. BHP = BRF x V / 375^{Note de bas de page 57}; l’effort décélérateur de freinage est exprimé en livres et la vitesse, en mi/h. Des combinaisons précises d’effort décélérateur de freinage et de vitesse sont donc nécessaires pour produire des contraintes thermiques sur les roues des wagons. La durée du freinage est également un facteur important, car plus une roue est exposée longtemps à des températures dépassant sa capacité thermique, plus les risques de dommages thermiques s’accroissent.

Pour avoir un aperçu des contraintes thermiques subies par les roues du wagon CNPX 3373 dans cet événement, on a calculé, dans le cadre de l’enquête, la BHP tout au long du trajet en fonction de la vitesse et des entrées d’effort décélérateur de freinage entre Boston Bar et le lieu du déraillement majeur. Cette évaluation de la BHP est une analyse théorique destinée à fournir des résultats d’ordre de grandeur et des connaissances clés sur les contraintes thermiques exercées sur la roue L3 du wagon CNPX 3373. Bien que les variations de certains paramètres (l’effort décélérateur de freinage et le coefficient de frottement des semelles de frein) ne soient pas connues avec précision, les valeurs supposées ou estimées utilisées dans les calculs se situent dans une plage représentative.

Puisque les efforts décélérateurs de freinage réels exercés sur le wagon CNPX 3373 ne sont pas directement connus à un moment précis du voyage, ils doivent être déduits. Dans le cadre de la présente enquête, le BST a choisi de déduire par analyse les efforts décélérateurs de freinage afin d’avoir une bonne idée des contraintes thermiques exercées sur la roue L3 et de quantifier l’ordre de grandeur des BHP exercées sur la roue tout au long du trajet.

Comme point de départ, un effort décélérateur de freinage initial a été estimé à partir des données d’un train représentatif dont la température des roues, le serrage des freins et la vitesse étaient connus. Le train de marchandises chargé de potasse 603-054 du CP circulant en direction ouest est passé devant un détecteur de température de roues au point milliaire 111,7 de la subdivision de Mountain du CP le 30 mars 2016; la température moyenne des roues du train, qui circulait à 20 mi/h avec une réduction de 10 lb/po² de la pression dans la conduite générale, était de 210 °F.

Les calculs ont été effectués en utilisant les valeurs de la roue L3 du wagon CNPX 3373, car c’est cette roue qui s’est finalement rompue lors de l’événement à l’étude (la face extérieure de sa jante avait été usée d’environ 1,75 pouce en raison du déraillement de la roue à l’intérieur de l’écartement de la voie). Le détecteur de température de roues à Komo a enregistré une température de 544 °F pour cette roue; à ce moment-là, le train circulait à 30 mi/h.

Lorsque les freins sont serrés sur un wagon, l’effort à la semelle de frein et l’effort décélérateur de freinage net^{Note de bas de page 58} sont directement liés à la force du serrage des freins. En appliquant la formule BSF = P L A N E^{Note de bas de page 59}, on a déterminé qu’un effort décélérateur de freinage d’environ 589 livres découlera d’une réduction de 10 lb/po² de la pression dans la conduite générale d’un wagon de potasse. Par extension, un effort décélérateur de freinage de 589 livres causé par une réduction de 10 lb/po² de la pression dans la conduite générale entraînera une température enregistrée moyenne des roues de 210 °F pour un train circulant à 20 mi/h.

Pour une roue qui subit un freinage, la température de la roue augmente de façon directement proportionnelle à l’augmentation de l’effort décélérateur de freinage et/ou de la vitesse. En utilisant l’effort décélérateur de freinage calculé de 589 livres qui a donné lieu à une température enregistrée par le détecteur de température de roues de 210 °F à 20 mi/h, et compte tenu de la vitesse et de la température connues de la roue L3, des calculs additionnels ont permis de déterminer que l’effort décélérateur de freinage sur la roue à Komo était d’environ 1017 livres.

Plus précisément, pour une augmentation de la vitesse pour passer de 20 mi/h (point de données du détecteur de température de roues du train de potasse du CP) à 30 mi/h (point de données du détecteur de température de roues du train à l’étude), la vitesse plus élevée devrait théoriquement entraîner une augmentation de la température de 210 °F à 315 °F à 30 mi/h, (c.-à-d. 210 °F x 30 mi/h / 20 mi/h). De plus, en ce qui concerne l’effort décélérateur de freinage calculé de 1017 livres, la température de la roue devrait théoriquement augmenter encore de 315 °F à 544 °F (c.-à-d. 315 °F x 1017 livres / 589 livres), soit la température de la roue L3 enregistrée à Komo. Il convient de mentionner que toute inexactitude inhérente à ces estimations est considérée comme minimale, vu la variation relativement faible de la vitesse (10 mi/h) et de l’effort décélérateur de freinage (428 livres) utilisés dans les calculs.

L’effort décélérateur de freinage estimé de 1017 livres sur la roue L3 à Komo a ensuite été utilisé pour calculer l’effort décélérateur de freinage et la BHP pour l’ensemble du trajet. Les calculs ont tenu compte des facteurs suivants :

• Aucun relevé valide de la température des roues n’a été effectué avant Komo. Toutefois, en supposant, pour simplifier, qu’une usure minime des semelles de frein s’est produite entre Boston Bar et Komo, on peut conclure que, pour la première étape du voyage, l’effort décélérateur de freinage a commencé à 1017 livres et est resté essentiellement constant dès le point de départ à Boston Bar.
• Après Komo, la température enregistrée de la roue L3 a diminué à chacun des détecteurs de température de roue suivants. Entre Komo et Yale, la température mesurée de la roue a diminué de 544 °F à 299 °F, c.-à-d. à 55 %; entre Yale et Hope, la température mesurée de la roue a encore diminué, mais plus graduellement, passant de 299 °F à 291 °F, ce qui représente 53 % de la température mesurée à Komo. La baisse des températures indique que l’effort décélérateur de freinage diminuait progressivement, ce qui peut s’expliquer par les effets de l’usure des semelles de frein^{Note de bas de page 60}. Pour en tenir compte dans le calcul de la BHP, l’effort décélérateur de freinage a été progressivement réduit pour passer de 1017 livres à 599 livres à raison de 30 livres par mille entre Komo et Yale, et de 599 livres (c.-à-d. en fonction de la réduction de la température de la roue à 55 % de 544 °F) à 544 livres (c.-à-d. réduction à 53 % de 544 °F) à raison de 1 livre par mille entre Yale et l’endroit où le train s’est immobilisé après le freinage d’urgence provenant de la conduite générale.

Les résultats de ces calculs sont présentés dans le tableau C1. Comme le montre le tableau, la BHP calculée était en moyenne de 50 pour la première étape du voyage entre Boston Bar et Komo, et elle a atteint un maximum de 81 aux environs de Komo, ce qui est bien supérieur à la BHP de 30 que les roues de catégorie C d’un diamètre de 36 pouces sont conçues pour supporter. La BHP est restée élevée pendant tout le trajet (1 heure et 46 minutes), avec une moyenne globale calculée de 45. L’effort décélérateur de freinage moyen calculé était de 752 livres entre Boston Bar et le lieu du freinage d’urgence provenant de la conduite générale et, d’après cette valeur, le seuil d’une BHP de 30 aurait été atteint à 15 mi/h.

* L’effort à la semelle de frein est égal à l’effort décélérateur de freinage divisé par le coefficient de frottement des semelles de frein (une valeur estimative prudente de 0,32 a été utilisée dans les calculs).
** Même si l’effort décélérateur de freinage a diminué en raison de l’usure des semelles de frein, la BHP est restée élevée après Hope parce que la vitesse avait augmenté.

* Le graphique est fondé sur un effort décélérateur de freinage constant de 1017 livres entre Boston Bar et Komo. Pour un effort décélérateur de freinage fixe, la BHP varie directement avec la vitesse. Ainsi, pour la première étape du voyage, le profil de la BHP est identique au profil de la vitesse. Après Komo, pour modéliser l’effet de l’usure accélérée des semelles de frein, une quantité décroissante d’effort décélérateur de freinage (et donc d’effort à la semelle de frein) a été utilisée dans les calculs; ainsi, le profil de la BHP ne suit pas exactement le profil de la vitesse.

Les calculs de l’effort décélérateur de freinage peuvent aussi servir à calculer le coefficient net de freinage à main^{Note de bas de page 61}, ce qui peut donner une idée quant à savoir si les températures élevées des roues ont pu être causées par un frein à main serré.

D’après l’effort décélérateur de freinage calculé de 1017 livres à Komo, le coefficient net de freinage à main à cet endroit aurait été d’environ 8,9 %^{Note de bas de page 62}, ce qui équivaut à un frein à main complètement serré et représente une valeur typique attendue pour l’immobilisation du matériel roulant.

Annexe D – Résultats des essais de traînée sur des wagons chargés

Le 22 juin 2021, des essais de traînée ont été effectués sur une voie d’essai à l’installation de Canpotex, à Guernsey (Saskatchewan), afin de déterminer s’il aurait été possible que les roues d’un wagon chargé, comme le wagon CNPX 3373 dans l’événement à l’étude, cessent de tourner librement lorsque les freins étaient serrés alors que le wagon était traîné.

Les essais ont été effectués sur 3 wagons pleinement chargés de potasse et de poids semblable, qui ont tous été construits par National Steel Car en 2005 :

• CNPX 3373, le wagon de l’événement à l’étude;
• CNPX 3369, un wagon dont la conception et les caractéristiques du système de freins sont semblables à celles du wagon à l’étude;
• CNPX 3361, un wagon dont la conception et les caractéristiques du système de freins sont semblables à celles du wagon à l’étude.

Les wagons mesuraient 47 pieds de long et étaient équipés de roues de catégorie C d’un diamètre de 36 pouces.

Avant les essais, les semelles de frein ont fait l’objet d’une inspection visuelle; certaines étaient presque neuves, tandis que d’autres étaient usées ou légèrement usées. Tous les freins à main ont été serrés et ajustés pour obtenir un couple de 120 livres-pieds.

Au total, 8 essais de traînée ont été réalisés (tableau D1). Lors du premier essai, une locomotive a tiré les 3 wagons d’essai chargés, dont les freins à main étaient serrés, puis les a repoussés à leur point de départ initial. Au cours des essais suivants, en vue de couvrir un éventail de scénarios, différentes combinaisons de freins ont été utilisées sur différents wagons (freins à main serrés ou desserrés; freins à air serrés à 10 lb/po² ou desserrés; freins d’urgence serrés ou desserrés).

* Frein à main
** Frein à air

Pour tous les essais effectués, les essieux montés des 3 wagons chargés ont tourné librement, sans aucun signe de blocage, de blocage imminent des roues ou de glissement, que ce soit momentanément ou en continu. Ces résultats correspondent aux connaissances et à l’expérience communes au sein de l’industrie.

Annexe E – Examen et essais des freins du wagon CNPX 3373

Afin d’aider à déterminer si l’état des freins du wagon CNPX 3373 a pu contribuer au déraillement, le frein à air et le frein à main du wagon CNPX 3373 ont fait l’objet d’une série d’essais. On trouvera ci-dessous des renseignements au sujet des essais qui ont été réalisés ainsi que les résultats obtenus.

Essai de wagon individuel

Le 14 septembre 2020, la Compagnie des chemins de fer nationaux du Canada (CN) a effectué un essai de frein à air sur un wagon individuel à la gare de triage Thornton, à Vancouver. Cet essai permet de vérifier que l’état et la fonctionnalité du frein à air d’un wagon de marchandises sont conformes aux exigences de la spécification S-486 du Code of Air Brake System Tests for Freight Equipment – Single Car Test de l’Association of American Railroads.

Le wagon CNPX 3373 a réussi l’essai.

Essai de l’effort à la semelle de frein

Le 18 septembre 2020, le CN a effectué des essais de l’effort à la semelle de frein ^{Note de bas de page 63} à ses installations de la gare de triage Thornton. Ces essais ont permis de mesurer l’effort à la semelle de frein sur chacune des roues du wagon de marchandises CNPX 3373. Deux séries d’essais ont été réalisées, l’une au moyen du système de freins à air (tableau E1) et l’autre au moyen du frein à main (tableau E2), afin de déterminer les coefficients de freinage net et la répartition des efforts à la semelle de frein sur les roues.

Les 2 séries d’essais ont permis de confirmer que les efforts à la semelle de frein étaient répartis normalement sur l’ensemble des roues du wagon et dans les plages prévues.

Ces résultats permettent de conclure que les systèmes de frein à air et de frein à main fonctionnaient convenablement et qu’il n’y a pas eu de serrage excessif des freins à l’une ou l’autre des positions des roues.

Ces essais ont également révélé que l’effort total à la semelle de frein exercé sur le bout A était légèrement supérieur à celui exercé sur le bout B. Cette mesure avait été conçue par le fabricant du wagon pour compenser la perte d’efficacité de l’effort à la semelle de frein exercé sur le bout A en raison des tringleries de timonerie de leviers et de tiges ^{Note de bas de page 64}. Les efforts à la semelle de frein étaient, en moyenne, 5,8 % plus élevés du côté droit du wagon.

* La BCP est la pression au cylindre de frein.

Tableau E2. Résultats des essais de l’effort à la semelle de frein réalisés au moyen du frein à main

* Lors des serrages du frein à main, la pression au cylindre de frein était de 0 lb/po².

Examen visuel du frein à main

Le BST a procédé à un examen visuel du frein à main. Il y avait une légère déformation localisée (une petite bosselure) du volant. Les bagues d’essieu étaient très peu usées, et le ressort de cliquet était présent.

À première vue, le mécanisme du frein à main semblait fonctionner. L’état de fonctionnement du frein à main a été confirmé lors d’une inspection et d’essais supplémentaires dans une installation tierce.

Inspection et essais supplémentaires

Le 4 novembre 2020, le système de freins à air et le frein à main ont fait l’objet d’un examen et d’essais plus poussés dans une installation de Canpotex à Guernsey (Saskatchewan). Les essais ont été effectués par un enquêteur du BST avec l’aide de 2 gestionnaires de Canpotex. Les essais ont été réalisés sur le wagon vide CNPX 3373 muni de l’ensemble de frein à main d’origine et de semelles composites à coefficient de frottement élevé installées aux 8 emplacements de roue du wagon.

L’inspection et les essais comprenaient les tâches suivantes :

• Inspecter les semelles et la timonerie de frein.
• Vérifier l’état et le fonctionnement du régleur de semelle de frein.
• Mettre à l’essai le fonctionnement du système de frein à main, du système de frein à air et de diverses combinaisons des deux, lorsque les freins sont serrés puis desserrés, en vérifiant la présence d’un éventuel défaut de fonctionnement ou blocage ^{Note de bas de page 65}.

Les résultats n’ont révélé aucun problème structurel, mécanique ou de rendement qui aurait pu nuire au bon fonctionnement prévu du frein à main ou du système de frein à air du wagon CNPX 3373.

En plus des essais et de l’inspection mentionnés précédemment, le levier horizontal de la timonerie de frein du bout A du wagon a été examiné de plus près et comparé au levier horizontal d’un wagon ayant une conception et des caractéristiques de système de freins identiques (wagon CNPX 3369, construit en 2005 par National Steel Car). L’objectif était de déterminer si le levier horizontal situé au bout A du wagon CNPX 3373 risquait de se bloquer contre un élément de structure du wagon. L’examen des 2 wagons a permis de déterminer que le levier horizontal reposait de façon lâche, de par sa conception, sur l’élément de structure du wagon et qu’il pouvait être déplacé sans aucune contrainte ou résistance lorsque les freins étaient serrés ou desserrés.
